800V Yüksek Gerilim Test Cihazları, 0.01mA Zemin Izgara Test Cihazı

Toprak ve Toprak Izgara Test Sistemi MCDF9000

Büyük Zemin Testi EPR/GPR/Akım Bölünmüş Toprak ve Zemin Izgara Test Sistemi

sistem özellikleri

1) Büyük topraklama sisteminde toprak şebekesi bütünlüğünü ve potansiyel kontur ölçüsünü belirlemek için yaygın olarak kullanılır

kritik hizmet, trafo merkezi, enerji santrali, telekomünikasyon ve endüstriyel varlıklar vb.

2) Kablosuz akım bölünmüş vektör ölçüm teknolojisini benimser, mevcut bölünmeyi doğru bir şekilde ölçebilir

Güçlü parazit altında iletim hattının her yapı kulesinin vektörü.

3) Güçlü parazit önleme teknolojisi ile, 10000 kez ölçüm sinyali parazit sinyalinde düzgün çalışın.

4) Genel olarak aşağıdaki gibi yapılan ana ölçümler:

- EPR / GPR

- Adım ve Dokunma Potansiyeli

- Mevcut bölünme / dal ve vektör, mevcut bölünme katsayısı

- Direnç ve Empedans

- Toprak Direnci

- Topraklama sistemi empedansı

- Süreklilik / uzaktan bağlanma direnci

- Yıldırım darbe empedans testi

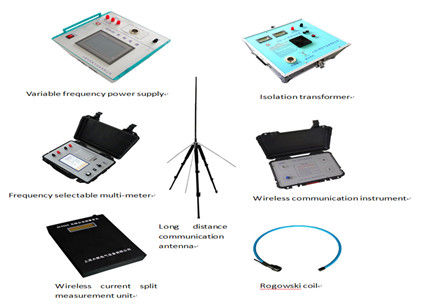

Sistemden Oluşan

1. Değişken frekanslı güç kaynağı
2. İzolasyon transformatörü
3. Frekans seçilebilir multimetre
4. Kablosuz akım bölünmüş ölçüm birimi
5. Aydınlatma darbe test ünitesi
6. Uzak Toprak sürekliliği Test Ünitesi
7. Değişken Frekans Toprak empedansı Test Ünitesi
8. Rogowski bobini
9. Kablosuz frekans seçilebilir iletişim ünitesi
10. İletim GPS anten cihazı, vb.

Sistem Genel Teknik Parametreleri

Güç kaynağı: AC 380V / 220 V otomatik uyarlama, 50 Hz / 60 Hz

Çıkış voltajı: 0 ~ 800V veya özelleştirilmiş, sinüs dalgası, sürekli ayarlanabilir

Çıkış akımı: 0 ~ 50A, özelleştirilebilir

Ölçüm aralığı ve doğruluğu:

Voltaj ölçüm aralığı: 0 ~ 400V;

Voltaj ölçüm doğruluğu: ± (%0,5 okuma + 0,5mV);

Voltaj çözünürlüğü: 0.01mV;

Mevcut ölçüm aralığı: 0-50A;

Akım ölçüm doğruluğu: ± (%0,5 okuma + 0,5mA);

Mevcut çözünürlük: 0.01mA

Topraklama empedansı ölçüm aralığı: 0.001-1000 Ω;

Topraklama empedansı ölçüm doğruluğu: ± (%1 okuma + 1m Ω);

Topraklama empedansı çözünürlüğü: 0.001M Ω;

Faz açısı (empedans açısı) ölçüm aralığı: 0 ° ila 360 °

Faz açısı (empedans açısı) ölçüm doğruluğu: ± 0.2 °;

Faz açısı (empedans açısı) ölçüm çözünürlüğü: 0,01 °;

Cihazların Teknik Parametreleri

1. MCDF9100 değişken frekanslı güç kaynağı 1 takım

Çıkış gücü: 5 ~ 50KW, özelleştirilebilir

Giriş güç kaynağı: AC220 V veya 380 V ± %10 50 Hz'ye otomatik uyarlama;

Çıkış modu: tek faz

Çıkış frekansı: 40 ~ 70Hz, adım 1 Hz, 49, 50, 51 Hz dahil olmak üzere isteğe bağlı frekans dönüşümü;

Frekans kararlılığı: 0,02 Hz'den daha iyi;

Geniş ekran dokunmatik işlem, basit ve kullanışlı;

Aşırı voltaj, aşırı akım, aşırı ısınma ve diğer koruma fonksiyonları ile;

Güçlü parazit altında normal çalışmayı sağlamak için özel parazit önleyici tasarım ile;

Kişisel güvenliği sağlamak için isteğe bağlı uzaktan optik fiber kontrolünü destekler.

2. MCGCB-10 izolasyon transformatörleri 1-2 set

Çıkış kapasitesi: frekans dönüştürme güç kaynağı ile eşleştirme

Çıkış frekansı: 40 ~ 70Hz;

Çıkış voltajı: tek fazlı 0 ~ 400V ~ 800V veya özelleştirilmiş;

Güçlü parazit altında normal çalışmayı sağlamak için güçlü parazit önleme işlevi ile;

3. DF9001D çok fonksiyonlu frekans seçilebilir multimetre

Belirtilen frekans altında voltaj, akım ve faz farkını ölçmek için kullanılır, paraziti ortadan kaldırır

diğer frekansların ve doğru ölçüm sonuçları alın.

Dünya çapında lider süper frekans seçici anti-parazit teknolojisi.Girişim 1200 olduğunda

farklı frekans sinyallerinden kat kat daha büyük olsa da, yine de doğru bir şekilde ölçülebilir.

Voltaj aralığı: 20mV / 200mV / 2V / 20V / 400V, 5 vitesli otomatik vites;

Akım aralığı: 20mA / 200mA / 2A / 20A / 50A, 5 vitesli otomatik vites

Ölçüm frekansı seçim aralığı: 40 ~ 70Hz, adım frekansı: 0.1Hz

Voltaj ölçüm aralığı: 0 ~ 400V;

Voltaj ölçüm doğruluğu: ± (%0,5 okuma + 0,5mV);

Voltaj çözünürlüğü: 0.01mV;

Mevcut ölçüm aralığı: 0-50A;

Akım ölçüm doğruluğu: ± (%0,5 okuma + 0,5mA);

Mevcut çözünürlük: 0.01mA

Topraklama empedansı ölçüm aralığı: 0.001-1000 Ω;

Topraklama empedansı ölçüm doğruluğu: ± (%1 okuma + 1m Ω);

Topraklama empedansı çözünürlüğü: 0.001M Ω;

Faz açısı (empedans açısı) ölçüm aralığı: 0 ° ila 360 °

Faz açısı (empedans açısı) ölçüm doğruluğu: ± 0.2 °;

Faz açısı (empedans açısı) ölçüm çözünürlüğü: 0,01 °;

Ağırlık: Yaklaşık 5kg.

4. MCDFWF kablosuz frekans seçici iletişim aracı

DFWF kablosuz frekans seçimi iletişim aracının ana işlevi iletişim kurmaktır.

uzaktan kablosuz şant ölçüm ünitesi ile.

Güç kaynağı: DC 12V

Özel tripod ve anten, kararlı sinyal ve uzun iletim mesafesi ile

Kablosuz iletişim mesafesi: engelsiz durumda 2000 m'den fazla

5. MCDF9005 kablosuz şönt ölçüm birimi

DF9005 kablosuz şönt ölçüm birimi, esas olarak kule şönt ölçümü için kullanılır.

Güçlü işlevi, güçlü parazit önleme özelliği ve yüksek ölçüm doğruluğu vardır.Doğrudan olabilir

her kulenin şöntünün yönünü ve boyutunu ölçün.

Süper frekans seçici anti-parazit teknolojisi, parazit önleme performansı 10000 kattan daha iyidir;

Rogowski bobini ile farklı frekans şöntünün ölçüm aralığı: 2mA ~ 20A;

Rogowski bobini ile şant ölçüm doğruluğu: ± (%2 okuma + 2mA);

6. Esnek Rogowski bobini

Esnek Rogowski bobini, çoğunlukla kolayca sarılabilen kulenin şantını ölçmek için kullanılır.

ölçüm için iletken etrafında.

Bobin uzunluğu: 3M

Frekans yanıtı: 10Hz ~ 50KHz

Doğrusallık: %0.2

Esnek açılış örneklemesi, silindirik iletken çevresinde ölçülebilir.

Taşınabilir, kullanımı kolay, manyetik malzeme yok, doygunluk yok;

Mükemmel frekans özelliklerine ve hızlı tepki hızına sahiptir;

Küçük distorsiyona ve düşük ekleme kaybına sahiptir;

Sekonder devrenin açılması tehlikeye neden olmaz ve diğer ekipmanlara zarar vermez.

akım aşırı yüklenmesi durumunda.

7. MCDFDT-10A topraklama downlead iletim test cihazı (opsiyonel)

arasındaki direncin ölçümü için geçerlidir.

güç ekipmanının ve topraklama şebekesinin topraklanması

(bitişik ekipman için) ve ayrıca düşük direnç ölçümü

direnç değeri.

Ölçüm aralığı: 1 ～ 1999m Ω

Çözünürlük: 0.1M Ω

Test akımı: DC 1A, 2A, 5A ve 10A

Ölçüm doğruluğu: ± (%0,5 + 2d)

Ölçüm yarıçapı: 50m

Ekran modu: LCD arka ışık ekranı

Çalışma modu: sürekli

Çalışan güç kaynağı: AC220 V ± %10 50 Hz veya dahili pil güç kaynağı

8. DFGT topraklaması için özel GPS konumlandırma cihazı

DFGT topraklaması için özel GPS konumlandırma cihazı, cihaz esas olarak sorunu çözer

geleneksel GPS ekipmanının voltaj direği ve akım direği açısını ve doğrusal mesafeyi hesaplayamaması.

Ana işlevler ve özellikler:

Gerçek zamanlı voltaj direği, akım direği lineer mesafesi ve dahil edilen açı, kolay konumlandırma

Dahili empedans düzeltme formülü

Konum ve hesaplama verilerinin depolanması, indirilmesi, geri yüklenmesi

Ulusal Yol sesi ve 3D gerçek sahne navigasyonu

Yedi İnç Dokunmatik Ekranın Tasarımı

Müzik ve film oynatma

Yüksek hızlı internet sörfü

Not defteri, eğlence oyunları ve diğer uygulamalar

Saha testi fotoğrafları
