| Uygulama: | laboratuvar | Test nesnesi: | VCB, Güç kablosu, diğer ekipmanlar vb. |
|---|---|---|---|
| Nominal çıkış gerilimi: | 0-250V | Nominal çıkış akımı: | 0-4.5A |
| Trafo çıkışı: | AC55KV/DC70KV | Çıkış hassasiyeti: | +/-2.5% |
| Vurgulamak: | %2.5 AC Yüksek Gerilim Testi,Lab AC Yüksek Gerilim Testi,70KV DC Yüksek Gerilim Testi |
||

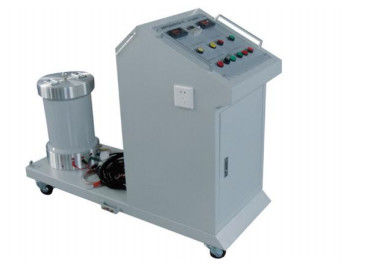

HV AC/DC Test Sistemi JTGN-55/70
Yüksek Gerilim Test Cihazları AC/DC 55KV/70KV LED Ekran AC/DC Test Kiti
1) Vakum devre kesici, güç kablosu ve diğer ekipmanlarda yalıtımın dielektrik dayanımını test etmek için kullanılır
2) HV ekipmanında AC dayanma gerilimi testi
3) Çıktının doğruluğu: ±2.5%
4) Nominal çıkış: 0-250V/0-4.5A, 1KVA, 50HZ
5) Test transformatörü nominal çıkışı: AC 55KV/18mA;DC 70KV/10mA
6) Sıfır başlangıç kilidi ile
7) Aşırı akım ve kısa devre koruması
Özellikleri
1) Vakum devre kesici, güç kablosu ve diğer ekipmanlarda yalıtımın dielektrik gücünü test edebilir
2) HV ekipmanında AC dayanma gerilimi testini yapabilir
3) Sıfır başlatma kilidi mevcut ve arıza durumunda sıfır başlatma/sıfırlama
4) Sürekli olarak pozitif veya negatif polaritede ayarlanabilir AC voltajı ve DC voltajı üretin.
sıfırdan nominal çıkış voltajına
5) Aşırı akım ve kısa devre koruması ile
6) Tekerlekli sağlam yapı, yüksek voltajlı trafo merkezlerinde sahada kullanılabilir
İçerdiği parça ve Teknik özellikler
Kontrol masası
mekanik yapı
- Kasa içinde ve dışında çelik kalıplama ve püskürtülen plastik
ayrılabilir tuzak kapı
- Rampa tipi
- Dış boyut: 780*495*700mm
Güç kaynağı: 220V±10% (yani 200V-240V) AC 50HZ
Voltaj Regülatörü (kontrol masasının içine monte edilmiştir)
| Anma girişi töreni |
220V, 1kVA, 4.5A, 50Hz |
| Nominal çıktı |
0-250V, 1kVA, 0-4.5A, 50Hz |
| soğutma yolu | Hava soğutma |
| Not | kontrol masası ve voltaj regülatörü bir arada |
AC/DC test transformatörü
| Nominal kapasite ve frekans | 1kVA,50Hz |
| Nominal giriş voltajı ve akımı | 200V,5A |
| Nominal çıkış AC voltajı ve akımı | 55kV, 18mA |
| Nominal çıkış DC voltajı ve akımı | 70kV, 10mA |
| çıktı doğruluğu | ±2,5% |
| Kısa devre direnci | ≤%8 |
| Yalıtım seviyesi | Nominal voltajın %110'u, 1 dakikaya dayanabilir |
Çalışma şartları
| çalışma sıcaklığı | maksimum 45℃ |
| Depolama sıcaklığı | maksimum 60℃ |
| Bağıl nem | maksimum %80 ve sıcaklık 25℃ ise maksimum %90 |
| Rakım | 3000m'den az |
Boşaltma çubuğu
