HV Darbe Gerilimi Test Sistemi CDJS-300-30

1) Elektrik kablolarının ve aksesuarlarının, yalıtkanların, yıldırım darbe dayanım gerilimini test etmek için kullanılır,

güç transformatörleri, vb...

2) Test deşarj voltajı (nominal darbe voltajı): ±300KV

3) Düzenleme doğruluğu: 0.1KV

4) PLC kontrolü, endüstriyel kontrol bilgisayarı, güçlü osiloskop ölçüm ünitesi

5) Nominal enerji: 30KJ

6) DC şarj cihazının nominal kapasitesi: 5kVA

7) tetik fonksiyonu ile

Sistemden Oluşan

Genel özellik ve teknik parametre

1) Elektrik kablolarının ve aksesuarlarının, yalıtkanların yıldırım darbe dayanım gerilimini test etmek için kullanılır,

güç transformatörleri, vb...

2) Toplam deşarj gerilimi (nominal darbe gerilimi): ± 300 kV

3) Nominal Enerji: 30 kJ

4) Gerilim dalga biçimi: 1.2 / 50 µS

5) Şarj voltajının belirsizliği: < ± 1.0%

6) Çalışma süresi: Yüksek voltaj > 2/3 * Nominal voltaj için 90 saniye kullanılır;45 saniye kullanıldı

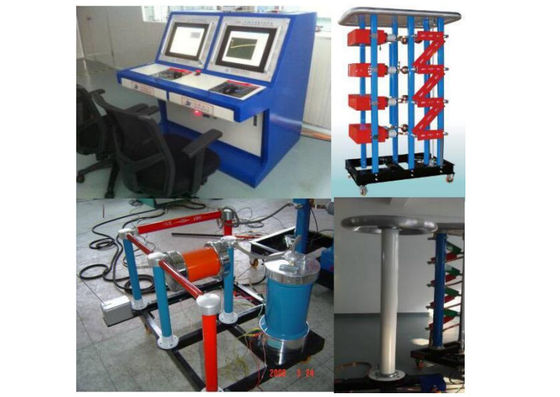

IVG-300/30 Darbe Gerilimi Jeneratör Gövdesi

1) Toplam deşarj gerilimi: ± 300 kV

2) Anma Enerjisi: 30kJ

3) Nominal deşarj gerilimi/1 kademe: 100 kV

4) Gerilim dalga biçimi: 1.2 / 50 µS

5) Ön dalga süresi: 1.2±30%μs

6) Kuyruk dalgası süresi: 50±20%μs, Zirvedeki salınım, genliğin %5'ini geçmez

7) Aşama: 3

8) Kademe Kapasitesi: 2.0 µF/100kV

9) Yük kapasitansı: 300pF-3000pF

LGR-100 DC Şarj Cihazı

1) Şarj voltajını ayarlamak için motor tahrikli bir regülatör benimsemek

2) Çalıştırması ve şarj gerilimi kolaydır

3) Nominal Kapasite: 5kVA

4) Anma Gerilimi: 50kV/200V

CR-300 Zayıf Sönümleme Gerilim Bölücü

1) Nominal voltaj: ± 300 kV

2) Nominal kapasitans: 300 pF

3) Kare dalga yanıtı: Ta ≤ 100nS

4) Aşırı atış: β ≤ %20

5) Bölme faktörünün belirsizliği: Kε ≤ %1,0

6) Kondansatör flanşında kondansatör ve kısa devre çubuk arabirim yuvasından oluşur.

7) Damper direnci, çok segmentli dağıtılmış ve kapasitör endüktans olmayan bir yapıya sahiptir.

8) AG kolu, paralel bağlı indüksiyon olmayan monolitik kapasitörlerden oluşur.

IGCS-300 Darbe Gerilimi Kontrol Sistemi

1) Endüstriyel kontrol bilgisayarı, PLC, akıllı sabit akım düzenleme cihazı, ateşleme darbesinden oluşur

amplifikatör, PLC operasyon kabini, veri yakalama kartı, yazıcı.

2) Optik fiber ile PLC ile iletişim

3) Programlamak ve tasarlamak için profesyonel yazılım, kullanımı kolay

4) Çalışan parametreler ve ölçüm sonucu bilgisayar ekranında doğrudan rakam olarak görüntülenir.

5) Ayarlar, çalıştırma, ölçüm parametreleri ve diyagram analizi bilgisayarda tamamlanabilir

6) Bilgisayar otomatik kontrolü ve manuel acil durum kontrolü ile

7) TDS-2012C dijital osiloskoplu ölçüm sistemi

8) Osiloskopta iki ayrı ölçüm kanalı ile

9) Güçlü ölçüm yazılımı (ATS sistem test yazılımı)

10) Şarj voltajı ayar aralığı: 0.0~100kV

11) Çalışma voltajı: 10.0~100kV

12) Düzenleme doğruluğu: 0.1kV

13) Şarj voltajının kararsızlığı: ≤±0.5%

14) Yükseltme voltajı zaman ayar aralığı: 1s düzenleme doğruluğu, 2s alarm gecikmesi ile 30~190s.

15) Test süresi ayar aralığı: 1 kez düzenleme doğruluğu ile 0 ~ 99 kez

16) Ekran: 17”LCD

Osiloskop TDS 2012C Dijital ölçüm sistemi

1) Kanallar: Çift

2) Bant Genişliği: 100MHz

3) Örnekleme oranı: 1.25Gs/s

4) Dikey çözünürlük: 9 bit

5) Ekran: Renkli

6) Dikey hassasiyet: ± %2

7) Yatay hassasiyet: ± %0.01

8) Tetikleme işlevi: ön tetikleme ve sinyal tetikleme ve tetikleyici uygulama

9) Gerilim aralığı: 200mV - 800V tepe tepe (Yüksek Gerilim Probu ile)

Yedek Parça ve Aksesuarlar

1) Emniyetli deşarj topraklama bakır kazığı: 2m

2) Örgü bakır kablo: 5 m

3) Emniyetli deşarj topraklama bakır kablo: 40 m

4) Güç kablosu, prob kablosu ve kontrol kablosu.

5) Dalga başı, dalga kuyruğu, şarj direnci (toplam: 12 adet)

6) Dahili kontrol sistemi, güç kaynağı, sinyal hatları (tam)

7) Yüksek voltajlı gövde sönümleme bölücü, gövde deneme ürünü (tam)

8) Yedek röleli kontrol, sigorta - 5 adet

9) Spesifikasyonları ve kalite sertifikasını desteklemek

10) Yetkililer test raporunu

11) İzolasyon besleme trafosu (DIST-5kVA/380/220 50Hz): Geri beslemeyi engelle - 1 set

12) Ateşleme puls üreteci (AMF-10) - 1 set

13) Yazıcı A4 - 1 takım
