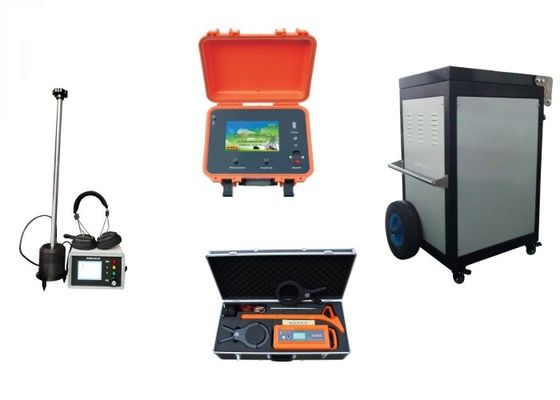

32KV Yüksek Gerilim Test Cihazları, 10m Kablo Arıza Bulucu Makinesi

0-8KV 0-16KV 0-32KV Kablo arıza tespit sistemi

I. İşlev

Gerilim sınıfı 32kV'a kadar olan güç kablolarının ana izolasyon hatalarını tespit edin;kablo uzunluğunu kalibre edin;doğru bir şekilde

kablo gömme yönünü ve derinliğini tespit edin.

II.Yapılandırma

III.Ana Teknik veriler

1) Windows işletim sistemi, dokunmatik çalışma modu, kablosuz uzman çevrimiçi rehberliği, bilimsel kablo

yönetim, gerçek zamanlı rapor oluşturma;10 darbeli 10 flashover süperpozisyon analizi;yerleşik çalışma

talimatlar, kablo verileri, ölçülen durumlar.

2) Sistem işlevi: arıza mesafesi ölçümü, arıza noktası konumu, yayılma hızı testi, kablo yolu

arama, gömülü derinlik tespiti vb.

3) Test yöntemleri: alçak gerilim darbesi, flashover yöntemi, ses yöntemi, akustik-manyetik senkronizasyon

yöntem, vadi yöntemi, tepe yöntemi, elektromanyetik indüksiyon yöntemi vb.;

4) Ekran kontrolü: Flaş test cihazı: 8 inç endüstriyel sınıf tek makine kontrolü, dahili 12V/7Ah DC güç

tedarik, 8 saat kesintisiz çalışabilir;diğeri tek çipli mikro bilgisayar tarafından kontrol edilir,

işaretçi tablosu ekranı;

IV.Her bölümün tanıtımı

1. TDR

Giriş

Windows işletim sistemi, dokunmatik çalışma modu, kablosuz uzman çevrimiçi rehberliği, bilimsel kablo

yönetim, gerçek zamanlı rapor oluşturma;10 darbe 10 flashover dalgası süperpozisyon analizi;yerleşik

çalıştırma talimatları, kablo verileri, ölçülen durumlar vb.;

Mesafe, hız ölçümü, kablo yönetimi ve diğer

Functions

100MHz örnekleme frekansı, minimum çözünürlük 0,5m (100m/us)

Tam otomatik sürekli örnekleme, hiçbir deşarj dalga biçimini kaçırmayın;

Test yöntemi: flashover yöntemi, düşük basınçlı darbe yöntemi, çoklu dalga biçimi analiz yöntemi

Ana Özellikler:

2.PinpointerMC-33

Kullanım: Arıza noktasının tam yerini belirlemek için Yüksek voltaj jeneratörü ile çalışın, yani,

kablo arıza noktasının kaba ölçüm aralığı içinde hassas konumlandırma görevini tamamlamak için.

Oluşmaktadır :

Ana makine, akustik ve elektromanyetik senkron sensör, gürültü önleyici kulaklık ve şarj cihazı

İşlev ve dizin

1) Arıza noktası boşaldığında oluşan akustik dalgalar ve elektromanyetik dalgalar,

kablo arıza noktasının konumunu belirlemek için eşzamanlı olarak alındı.

2) akustik ve manyetik senkron pin noktası işlevi

Akustik sinyal bandı: merkez frekansı 400Hz,,Bant derinliği:200Hz

Sinyal: 80dB

Nokta doğruluğu: 0.1m

3) Güç kaynağı

Pil: dahili lityum pil, nominal voltaj:7,4V, kapasite:3000AH

Tüketim:300mA,,Sürekli çalışma süresi >9 saat

4) ekran: 320 X 240 LCD

5) Çalışma koşulu: sıcaklık: -10℃－40℃, nem:5-90％RH,Enlem<4500m

Kablo yolu izleyicisi

Bizeyaş: Kablo yolu ölçer, gömülü toprakların konumunu ve derinliğini doğru bir şekilde tespit etmek için özel bir araçtır.

belirli bir aralıkta kablo;yol tespiti, yol sinyali üreteci ve yol sinyali alıcısı tarafından tamamlanır

(kablo arızası sabit nokta ölçer);İkisi arasındaki işbirliği, operasyonu doğru bir şekilde bulmak için kullanır.

yaklaşık kablo gömme aralığı içindeki kablo yolu.

Ana kompozisyon

Yol algılama, esas olarak yol sinyali oluşturucu ve alıcıdan oluşur

benindeks parametresi

4.Yüksek gerilim jeneratörü

Cihaz, bir DC yüksek voltaj kaynağı, bir depolama kondansatörü, bir deşarj top cihazı, bir otomatik

deşarj cihazı ve bir araba tipi üst düzey deneysel cihaza bir kablo arıza test cihazı.Cihaz

geleneksel deney cihazının kolaylık, taşınabilirlik, güvenlik ve güvenilirlik sorunlarını tamamen çözer.

Cihaz, yüksek hassasiyetli, yüksek stabiliteye sahip özel yüksek voltajlı elektronik bileşenler ve yüksek frekans benimser.

tüm yapıyı basitleştirmek için yüksek voltaj teknolojisi.Transformatör kullanma alışkanlığını korumak için

ve DC yüksek voltaj üretmek için çalıştırma kutusu, puls üreteci insanlaştırılmış tasarım işlemini benimser

modu ve mikro güvenilir devre tasarımını entegre eder.Güvenli ve güvenilir, görsel olarak sezgisel.Etkiyi gerçekten etkile

fena değil, aynı zamanda otomatik zamanlama etkisine, manuel darbeye ve basınç direncine sahiptir.Bu en insancıl

araba tipi DC darbeli yüksek voltajlı ekipman

Güç kablosu arıza tespiti için ideal üründür.

ana performans özellikleri:

★ Yüksek voltaj darbe çıkışı tekdüze ve kontrol edilebilir;

★ Akım ve voltaj çift 1.5 seviyeli gösterge ekranı ile sezgisel ve net, darbe deşarj süreci bir bakışta açıktır;

★ Yüksek voltajlı yan voltaj ölçümü, gerçek zamanlı olarak doğru;

★ Sıfır başlatma koruması ile güvenli ve güvenilir;

★ Durma durumunda benzersiz yüksek voltaj ölçüm tasarımı, cihazın dahili kapasitansını otomatik olarak boşaltacaktır;

★ Boşaltma süresi, zamanlama ve manuel mod arasında seçilebilir;

★ DC dayanım gerilimi fonksiyonu ile;

★ Dahili olarak kurulmuş yüksek hassasiyetli test kablosu hata örnekleme dalga formu modülü;

★ Kolay hareket için kullanıcı dostu tasarım arabası.

Ana teknik indeks:
