Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Test deşarj voltajı: | 100KV, 200KV, vb (isteğe bağlı) | Kontrol Yolu: | PLC, Endüstriyel Bilgisayar |
|---|---|---|---|
| Test nesnesi: | elektrik kabloları, izolatörler, güç trafosu vb. | Test işlevi: | Dayanım gerilimi testi |
| Şarj enerjisi: | 2.5KJ-540KJ (Opsiyonel) | DC şarj cihazı nominal kapasitesi: | 2.5KVA-50KVA (isteğe bağlı) |
| Vurgulamak: | 540KJ 200KV Yüksek Gerilim Test Cihazları,0.3ohm 540KJ Yüksek Gerilim Test Cihazları,540KJ Darbe Dayanım Gerilimi Testi |
||

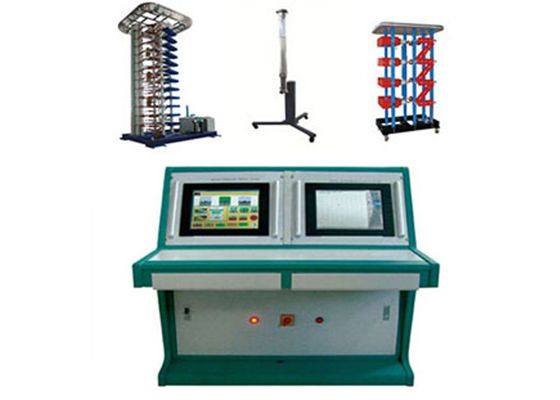

YG Darbe Gerilim Test Sistemi
1. Elektrik kablolarının ve aksesuarlarının, yalıtkanların yıldırım darbe dayanım gerilimini test etmek için kullanılır,
güç transformatörleri, vb...
2. Test deşarj voltajı (nominal darbe voltajı): 100KV, 200KV, vb (isteğe bağlı)
3. PLC kontrol, endüstriyel kontrol bilgisayarı, güçlü osiloskop ölçüm ünitesi
4. Şarj enerjisi: 2.5kJ-540kJ ve üzeri (isteğe bağlı)
5. DC şarj cihazının nominal kapasitesi: 2.5kVA-50KVA (isteğe bağlı)
6. Tetik fonksiyonu ile
Çalışma durumus
1. Rakım: ≤1000m
2. Ortam sıcaklığı: -10℃-45℃
3. Bağıl nem: ≤90%
4. Çalışma koşulları: kapalı
5. Depreme dayanıklılık kapasitesi: 8 seviye güç
6. Topraklama direnci: ＜0.3Ω
7. Çalışma koşulları: temiz, tozsuz
Özellik
1. Darbe test sistemi: 100kV, 200kV serisi (opsiyonel)
2. Şarj voltajı seviyesi: 100kV-3600kV ve üzeri (isteğe bağlı)
3. Seçenek için V ve H tipi yapı çerçeveleri
4. Aşağıdakileri içeren oluşturulan dalga biçimi: Standart yıldırım darbesi, Yıldırım kesintisi, Standart anahtarlama
dürtü ve özel anahtarlama dürtüsü, ayrıca Salınım anahtarlama dürtü dalgası ve dik dalga
kablo, uygun cihaz eklenerek oluşturulabilir.
5. Yüksek hassasiyet, rahatlık ve güvenilirlik
6. Güçlü osiloskop ölçümlü 15”LCD
7. PLC ve endüstriyel bilgisayar kontrolü ve güçlü analiz yazılımı ile
8. Açık/zarflı boşluklu ateşleme sistemi
9. Hava yastığı hareketli cihaz
Teknik İndeks
| Jeneratör | |
| şarj voltajı | 100-3600kV (ve üstü), isteğe bağlı |
| Şarj enerjisi | 2.5kJ-540kJ (ve üstü), isteğe bağlı |
| darbe kapasitansı | 0.0833uF |
| Aşama şarj voltajı | ±100kV, ±200kV, isteğe bağlı |
| Darbe Gerilimi Dalga Formu | |
| Standart aydınlatma dürtüsü | 1,2±30%/50±20%uS, tepe noktasındaki salınım, genliğin %5'ini geçmez |
| Standart anahtarlama darbesi | 250±20%/2500±60%uS |
| Kesinti dalgası darbesi ve özel dalga biçimi darbesi | |
| Jeneratörün verimliliği | |
| Aydınlatma darbesi (yüksüz) | ≥90% |
| Anahtarlama darbesi (3000pF yükte) | ≤70% |
| DC şarj cihazı (Fortristör voltaj regülasyonu, otomatik şarj voltaj regülasyonu zamanla değişen voltaj belirtilecektir) | |
| şarj voltajı | 0-200kV |
| Yağ emdirilmiş transformatör (içinde doğrultucu silikon yığını ile) | 50-100kV/380V/2.5-50KVA (opsiyonel) |
| DC direnç bölücü | 100kV, 200MW |
Açık/zarflı boşluklu ateşleme sistemi: otomatik/manuel ve uyarı
Operasyon kontrolü: manuel ve otomatik
