| parazit önleyici performans: | 1200: 1 | Maksimum Akım: | 100A |
|---|---|---|---|
| Operasyon: | Dokunmatik ekran | Kontrol Yolu: | Uzaktan kumanda (isteğe bağlı) |
| Doğruluk sınıfı: | 0.5 | Turuncu aralığı: | 0-800V |
| Vurgulamak: | 800V İletim Hattı Test Cihazı,100A İletim Hattı Test Cihazı,100A dokunmatik ekran hv test cihazı |
||
HV Güç İletim Hattı İçin Güç Frekans Hattı Parametre Test Sistemi
Yüksek Gerilim Test Cihazları 1200:1 800V İletim Hattı Parametre Test Sistemi
Özellikleri
1. Sistem parazit önleme performansı 1200 defadan fazla (gerçek test)
2. 10kv-50kv statik kaynaklı gerilime ve parazitsiz 20-200A parazit akımına karşı direnç
bastırma cihazı
3. Uzaktan fiber optik çalıştırma, operatör ve hv tamamen izole edilmiştir.
4. Topraklanabilen veya bağlantısı kesilebilen uzaktan topraklama koruma cihazı ile donatılmıştır.
tek tuşla uzaktan.Saha operatörlerinin güvenliğini büyük ölçüde artırır ve ark riskini azaltır
ve elektrik çarpması.
5. Hat parametrelerinin dağılım modelini hesaplama fonksiyonu ile sonuçlar şu şekilde olabilir:
sitede hesaplanmıştır.
6. Akımın büyüklüğünü ve fazını 0.1mA bile doğru bir şekilde ölçebilir ve doğruluğunu sağlayabilir
sıfır dizi kapasitans ve diğer öğelerin ölçümü.
7. Yalnızca büyük akım (50A veya daha büyük, kısa devre, kablo) değil, aynı zamanda yüksek voltaj da verebilir.
(750V veya daha büyük, pozitif dizi kapasitansı, vb.) ölçüm sonuçlarının güvenilirliğini sağlamak için.
8. Tam otomatik ölçüm aralığı, 7 inç Dokunmatik ekran, kullanımı kolay.
9. Hafıza kartı ve yazıcı, verileri kaydedin ve bilgisayara yükleyin.
Güç iletiminin HV güç frekansı parametresi test sistemi, yüksek doğrulukta ölçüm sistemidir.
Normal olarak girişim ve test sinyali oranı koşulu altında çalışır: 1200:1.

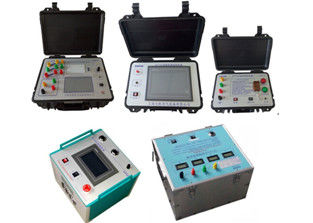

Sistem şunları içerir: üç fazlı değişken frekanslı güç kaynağı, izole edilmiş transformatör, hat parametresi test cihazı,
için uzaktan topraklama koruma kontrolörü, Parazit bastırma cihazı ve DC Direnç Test Cihazı
İletim hatları. Sistem, HV güç iletim hattının güç frekansı parametresini hassas bir şekilde test edebilir,
hızlı, güvenilir: pozitif dizi empedansı, pozitif dizi direnci, pozitif dizi reaktansı,
sıfır dizi empedansı, sıfır dizi direnci, sıfır dizi reaktansı, pozitif kapasitans,
sıfır dizi kapasitans, kapasitif kuplaj, bitişik hatlar arasındaki kuplaj kapasitesi, etkileşim
Endüktif reaktans.
Teknik parametre
| Güç kaynağı | AC380V/220V Otomatik adaptasyon,50hz/60Hz |
| Maks.çıkış voltajı | 800V seçilebilir |
| Maks. çıkış akımı | 100A |
| Ölçüm aralığı ve doğruluğu | |
| Gerilim | 1～800v,±(0.5%+0.01V) |
| Akım | 0.01mA~50A,±(0.5%+0.2mA) |
| Faz açısı | -180°～+180°,±0.2° |
| Antistatik indüklenen voltaj | 0~50kV |
| Anti indüksiyon akımı | 0～100A |
| Ortam sıcaklığı | -20︒C-+55︒C Nem:≤90% Yoğuşma yok |
| Empedans, direnç, reaktans, kapasite, endüktans vb. otomatik olarak hesaplayın | |
| Hat parametre dağılımına göre doğru test sonucu | |
Her parça teknik parametre
DF7300 değişken frekanslı güç kaynağı
Çıkış gücü :30kW
Giriş güç kaynağı: AC380V/220V±10%,50hz；
Çıkış modu: Üç fazlı veya tek fazlı ；
Çıkış frekansı: 20~300Hz kademeli 0.1hz ；
Frekans kararlılığı: 0.02Hz'den fazla；
Aşırı voltaj, aşırı akım ve aşırı ısınma koruma fonksiyonuna sahip olun
Güçlü girişim koşuluyla normal şekilde çalışın.
Dokunmatik ekran, kullanımı kolay.
Dahili pilli optik fiber uzaktan kumanda ünitesi, yüksek voltaj olasılığını tamamen ortadan kaldırır
indüksiyon elektrik kayıpları
DF7005 izole trafo
Çıkış modu: Üç fazlı dört satır
Çıkış frekansı :20～300Hz；
Maks. çıkış voltajı: 800V ；
Maks. çıkış akımı: 50A
Ampermetre ile her fazın akımını zamanında okuyabilir
Güçlü anti-parazit performansı.
DF7000- hat parametre test cihazı
Parazit genliği ve seçilen heterofrekans sinyali 1200:1 olduğunda,
yine de doğru bir şekilde ölçülebilir.
Voltaj aralığı:1～800v, otomatik vites değiştirme kontrolü
Akım aralığı:0~50A otomatik vites değiştirme kontrolü
Ölçüm frekans aralığı:40~70Hz Step-in:1Hz ；
Ölçüm kanalı: 3 voltaj, 3 akım fazı çözünürlüğü: 0.01°；
Voltaj çözünürlüğü:0.01mV voltaj ölçüm doğruluğu:±(0.5%+0.01v)
Akım çözünürlüğü:0.001A akım ölçüm doğruluğu:±(0.5%+0.01a)
DF7009 Uzaktan topraklama koruma kontrolörü
Küçük uzaktan kumanda aracılığıyla özel olarak tasarlanmış uzaktan kumanda topraklama koruma cihazı, bir
Bıçağın manuel çalıştırılması olmadan anahtar uzaktan kumanda test hattı topraklaması veya bağlantı kesme topraklaması
ve kapı, operatörlerin kişisel güvenlik faktörünü büyük ölçüde artırır.
DF7016 Girişim bastırma cihazı( akım sınırlayıcı direnç)
Döngü direncini test etmek ve parazit akımını azaltmak için büyütün.
DF7008 İletim hatları için DC Direnç Test Cihazı
Yüksek indüklenmiş voltaj ve akımda bile, yoğun parazit iletim hattında dc direncini test etmek için kullanılır.
Dahili parazit önleyici test teknolojisi ve güçlü parazit koşullarında doğru bir şekilde test edin.
Koruma işlevini tamamlayın ve işçi ve cihaz güvenliğini sağlayın.
Kurşun etkisini ortadan kaldırmak için dört terminal yöntemi testi.
Dahili pil, tam pilde sürekli olarak 10 kez test yapabilir.
Max.test akımı: 10A
Test aralığı: 5mΩ～200Ω；
Test hassasiyeti:
5mΩ～200mΩ'de,±1.0% okuma ±0.2mω；
200mω～200Ω'de,±0.5% okuma ±0.2mω
