| Uygulanabilir YG: | 132KV'ye kadar | Operasyon modu: | Dokunmatik ekran |
|---|---|---|---|
| Test mesafesi: | 60km | Test derinliği: | 2-5m |
| Vurgulamak: | 132KV Yüksek Gerilim Test Cihazları,60kms Yüksek Gerilim Test Cihazları,5m Kablo Arıza Dedektör Makinesi |
||
0-25KV 0-33KV 0-132KV Kablo arıza tespit sistemi
I. İşlev
32kV'a kadar gerilim sınıfındaki güç kablolarının ana izolasyon hatalarını tespit edin;kablo uzunluğunu kalibre edin;
kablo gömme yönünü ve derinliğini doğru bir şekilde tespit edin.

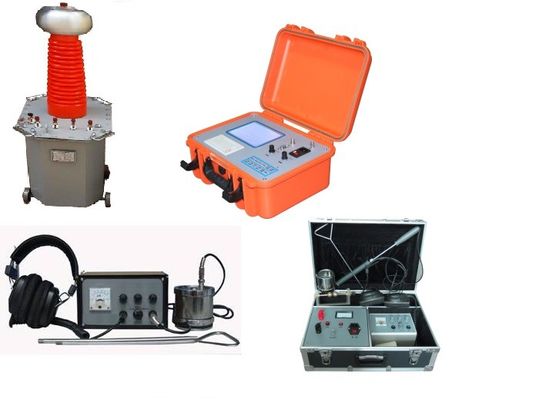

II.Yapılandırma
|
Kablo arıza yeri sistemi
|
isim | ADET | |
| TDR | 1 | ||
| 110kV Aksesuar | İşaretçiyi sabitle | 1 | |
| Kablo yolu izleyicisi | 1 | ||
| Güç frekansı dayanım gerilimi test seti | Yüksek gerilim deneme trafosu | 1 | |
| Operasyon Kutusu | |||
| Darbe Depolama Kapasitör | 1 | ||
0-25KV 0-33KV 0-132KV Kablo arıza tespit sistemi
III.Ana Teknik veriler
1) Windows işletim sistemi, dokunmatik çalışma modu, kablosuz uzman çevrimiçi rehberliği, bilimsel kablo
yönetim, gerçek zamanlı rapor oluşturma;yerleşik çalıştırma talimatları, kablo verileri, ölçülen durumlar.
2) Sistem fonksiyonu: arıza mesafesi ölçümü, arıza noktası konumu, yayılma hızı testi, arıza empedansı
değer, kablo yolu arama, gömülü derinlik algılama vb.
3) Test yöntemleri: alçak gerilim darbesi, flashover yöntemi, ses yöntemi, akustik-manyetik senkronizasyon
yöntem, vadi yöntemi, tepe yöntemi, elektromanyetik indüksiyon yöntemi vb.;
| Ekran kontrolü | |
| Flaş test cihazı |
5,7 inç endüstriyel sınıf tek makine kontrolü, dahili 12V/7Ah DC güç kaynağı, 8 saat boyunca sürekli çalışabilir;diğeri tek çipli mikro bilgisayar tarafından kontrol edilir, işaretçi tablosu ekranı;
|
| Test aralığı | |
| Test mesafesi | 60km |
| Algılama derinliği | 2-5m |
| Ölçüm doğruluğu | |
| Kaba ölçüm hatası | ±10m (mutlak değer) veya %1 |
| Doğru test hatası | ±0.2m(nokta, yol ve derinlik) |
| Örnekleme frekansı | 100MHz, minimum çözünürlük 0,5m (100m/us) |
| Örnekleme yöntemi |
Tam otomatik sürekli örnekleme, tek bir deşarj dalga biçimini asla kaçırmayın
|
| Alçak gerilim darbesi | |
| Genişlik | 0.1uS ve 2uS |
| Genlik |
100Vpp
|
| Çıkış gücü | |
| Yol gücü | 100W |
| Darbe gücü | 0 ~ 25kW |
| Darbe yüksek voltaj | 0～140KV |
| Kısa devre akımı | 0 ~ 100mA |
| Güç yakmak | 0 ~ 5000J |
0-25KV 0-33KV 0-132KV Kablo arıza tespit sistemi
IV.Her bölümün tanıtımı

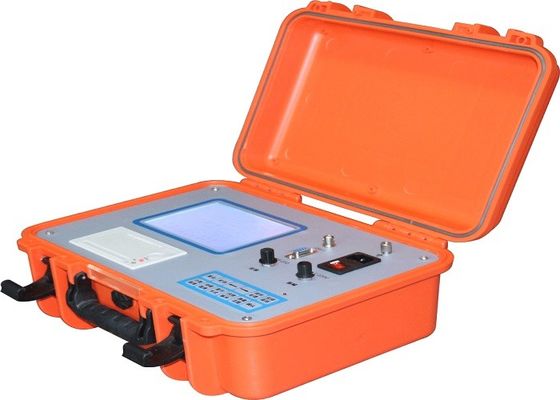

1. TDR
Giriş
Windows işletim sistemi, dokunmatik çalışma modu, kablosuz uzman çevrimiçi rehberliği, bilimsel
kablo yönetimi, gerçek zamanlı rapor oluşturma;10 darbe 10 flashover dalgası süperpozisyon analizi;
yerleşik çalıştırma talimatları, kablo verileri, ölçülen durumlar vb.;
Mesafe, hız ölçümü, kablo yönetimi ve diğer
Functions
100MHz örnekleme frekansı, minimum çözünürlük 0,5m (100m/us)
Tam otomatik sürekli örnekleme, hiçbir deşarj dalga biçimini kaçırmayın;
| Test metodu | flashover yöntemi, düşük basınçlı darbe yöntemi |
| Ana Özellikler | |
| Darbe genliği |
100Vpp
|
| Darbe genişliği |
0.1uS ve 2uS
|
| Ölçüm mesafesi |
Smaks: 30km Kısa mesafe: 15m |
| Ölçüm hatası | |
| kaba ölçüm mutlak hatası | ±10m |
| kaba ölçüm bağıl hatası | ±1% |
| Güç kaynağı modu |
dahili 24V/7Ah DC güç kaynağı, 6 saat veya harici AC 220V 50Hz güç kaynağı için sürekli çalışabilir
|

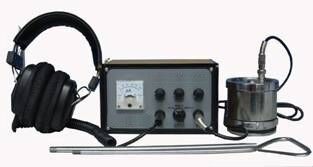

2. Pinpointer
Kullanım: Arıza noktasının tam yerini belirlemek için Yüksek voltaj jeneratörü ile çalışın, yani,
kablo arıza noktasının kaba ölçüm aralığı içinde hassas konumlandırma görevini tamamlamak için.
Oluşmaktadır :
Ana makine, akustik ve elektromanyetik senkron sensör, gürültü önleyici kulaklık ve şarj cihazı
İşlev ve dizin
Arıza noktası boşaldığında oluşan akustik dalgalar ve elektromanyetik dalgalar,
kablo arıza noktasının konumunu belirlemek için eşzamanlı olarak alındı.
| büyütme süreleri | 500.000 kez |
|
güç kaynağı
|
Pil: dahili lityum pil, nominal voltaj: 9V±20% |
| statik akım | ＜10mA |
| alma sinyali | Arıza noktası deşarj olduğunda titreme ve manyetik sinyal |
| Çıkış empedansı | 350Ω |
| Konum doğruluğu | 0,2 m |

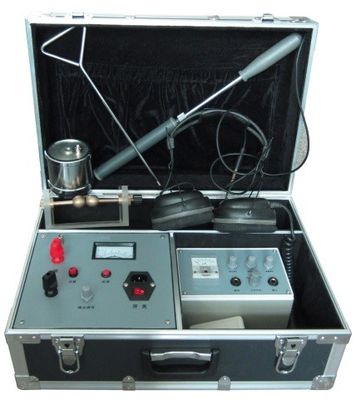

3. Kablo yolu izleyicisi
Bizeyaş: Kablo yolu ölçer, konumu ve derinliği doğru bir şekilde tespit etmek için özel bir araçtır.
belirli bir aralıkta gömülü kablo;yol algılama, yol sinyali üreteci tarafından tamamlanır ve
yol sinyali alıcısı (kablo hatası sabit nokta ölçer);İkisi arasındaki işbirliği,
yaklaşık kablo yerleştirme aralığı içinde kablo yolunu doğru bir şekilde konumlandırma işlemi.
Ana kompozisyon
Yol algılama, esas olarak yol sinyali oluşturucu ve alıcıdan oluşur
benindeks parametresi
| Çalışma modu | kare dalga sinyaline devam et |
| Çıkış sinyali | ses frekansı |
| alma sinyali | ses frekansı |
| İş kaynağı | 220V (1±10%),50Hz(1±5%) |
| Çıkış gücü | 100W |

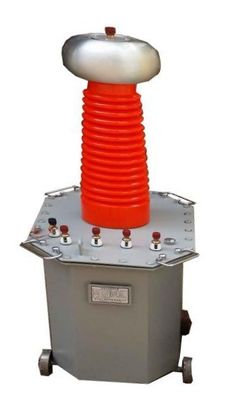

4. Güç frekansı dayanım gerilimi test ekipmanı
1)Yağ tipi iz trafosu
Teknik indeks:
| Nominal çıkış kapasitesi | 10kVA |
| Çıkış AC Gerilimi | 100kV DC140kV |
| çıkış akımı | 100mA |
2)Operasyon Kutusu
Deneme trafosu ile çalışın, ayrıca 0-450V güç frekansı AC gücü çıkışı için de kullanılabilir.
| Giriş gerilimi | AC380V 50Hz |
| çıkış voltajı | 0-450V, 50Hz |
| doğruluk sınıfı | 2.5 |
Taşma koruma fonksiyonu ile sürekli ayar için akımı koruyun.
HV çıkış göstergesi, alçak gerilim tarafı veya yüksek gerilim tarafı kaçak akım gösterge fonksiyonu ile
0-25KV 0-33KV 0-132KV Kablo arıza tespit sistemi
5. Darbe depolama kapasitörü
Esas olarak kaba test HV direnç hatası için kullanılır, tüm kabloları doğru bir şekilde bulun.
Teknik indeks:
| kapasitans voltajı | 1μF±5%/100kV |
| kayıp değeri | ≤0,006(1kHz) |
| Yalıtım direnci: | RC ＞7500MΩ.uF |
| Yalıtım direnci: | 1.1-1.5Un.2s |
| Kutuptan Muhafazaya | 2Un·2s |
| Ortam sıcaklığı | -25 ila 40 ℃ |
| Enlem | 2000m |
