| Voltaj aralığı: | 4*(0-120V) | Geçerli aralık: | 3*(0-40A) |
|---|---|---|---|
| Çıkış doğruluğu: | %0.5 | Görüntülemek: | LCD |
| Voltaj: | 4 kanal | akım: | 3 kanal |
| Vurgulamak: | 4 Faz Koruma Rölesi Test Cihazı,3 Faz Koruma Rölesi Test Cihazı,Arıza Oynatma 3 fazlı röle test kiti |
||

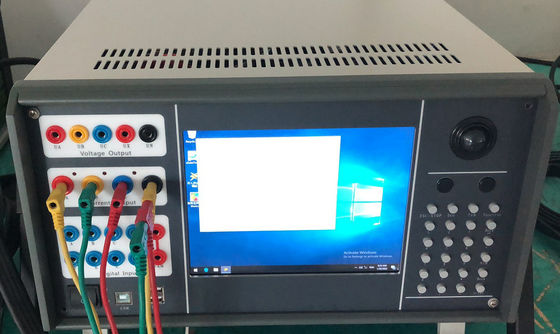

4 Fazlı voltaj ve 3 Fazlı akım çıkışı Arıza Oynatma ile Koruma Rölesi Test Cihazı
Ana Testi4 Faz gerilim & 3 Faz akım çıkışı,
1.AC TESTİ
2.DC TESTİ
3.Harmonik Süperpozisyon Testi
4.Yüksek-Düşük Frekans Testi
5.Güç Yönü ve Empedans Testi
6.Senkronizasyon Testi
7.Tam Grup Testi
8.Mesafe ve Sıfır Sıra Koruması
9. Empedansın Karakteristikleri
10.Diferansiyel Koruma
11. Diferansiyel Harmonik
12.6-35 KV Mikrobilgisayarın Hat Korumasının Kapsamlı Testi
13.Hata İnceleme
Teknik Endeksi4 Faz gerilim & 3 Faz akım çıkışı,
| AC akım kaynağı | |
| Çıkış doğruluğu | %0.5 |
| Çıktı aralığı | 3*(0-40A);0-120A (paralel olarak üç faz) |
| 10A uzun süre çalışabilen faz akımı | |
| Faz akımının maksimum çıkış gücü: 420VA | |
| Paralel olarak üç fazlı akımın maksimum çıkış gücü: 900VA | |
| İzin verilen çalışma süresi (maksimum çıkış elde etmek için paralel üç fazlı akım olduğunda): 10s | |
| Frekans (temel dalga) aralığı | 20-1000Hz |
| harmonik zamanlar | 1-20 kez |
| DC akım kaynağı | |
| Çıkış doğruluğu | %0.5 |
| Akım çıkışı | faz başına 0-+/-10A;0-+/-30A (üç faz paralel) |
| Maksimum yük voltajı çıkışı | 20V |
| Çıkış doğruluğu | %0.5 |
| Faz voltajı çıkışı | 4*(0-120V) |
| Hat voltajı çıkışı | 0-240V |
| Faz gerilimi/hat gerilimi çıkış gücü | 80VA/100VA |
| Frekans (temel dalga) aralığı | 20-1000H |
| harmonikler | 1-20 kez |
| DC voltaj kaynağı | |
| Çıkış doğruluğu | %0.5 |
| Faz voltajı çıkış genliği | 0-+/-160V |
| Hat voltajı çıkış genliği | 0-+/-320V |
| Faz gerilimi/hat gerilimi çıkış gücü | 70VA/140VA |
| Boyut | 400*300*180mm |
| Ağırlık | yaklaşık 20kg |
| Güç kaynağı | AC 220V±10%,50~60Hz |
| Ortam sıcaklığı | -10℃ ～ +50℃ |
Anahtar sinyali ve zaman ölçümü
| Anahtar sinyali girişi |
7 devre |
Boşta kontak: 1～20mA,24V Potansiyel kontak erişimi: “0”:0～ +6V； “1”:+11 V～ +250V |
| Sinyal çıkışını değiştir | 2 çift | DC:220V／0.2A；AC:220V／0.5A |
| Zaman ölçüsü |
Test aralığı: 0.1ms ～ 9999s, doğruluk 0.1mS Ölçüm aralığı: 0.1ms ～ 9999s Ölçüm doğruluğu: 0.1mS |
|
Fabrika muayene raporu
Üç Fazlı Röle Test Seti
1.Cihazın AC güç testi
1.1 çıkış akımı genliğinin doğruluğu
çıkış akımı genliğinin doğruluğu ve çözünürlüğü: 0～1A,0,001A,0～10A,0.01A,10A～Max.0.1A.Çıkış aralığı:0~40A.
| Akım (A) | 0.1A | 1 A | 5 bir | 10 A | 20 bir | 30 bir |
| IA | 0.1001 | 0.998 | 5.008 | 10.08 | 20.018 | 30.015 |
| IB | 0.0998 | 1.002 | 5.003 | 10.007 | 20.013 | 30.017 |
| IC | 0.1002 | 0,997 | 4.999 | 9.996 | 19.990 | 30.015 |
1.2 Çıkış artık akım ölçümleri
Cihazın çıkışı olmadığında çıkış artık akım ölçümleri
| akımın evreleri | IA | IB | IC |
| artık akım (mA) | 0.002 | 0.003 | 0.019 |
2.Cihazın AC voltaj testi
2.1 çıkış voltajı genliğinin doğruluğu
0~10V,0.001V,0~30V,0.01V,30V~60V veya 75V,0.1V~60V veya 75V 0.1V çıkış voltajı genliğinin doğruluğu ve çözünürlüğü.Çıkış aralığı:0~120V
| Gerilim Fazı | 1V | 10V | 30 V | 60 V | 80 V | 100 V | 120V |
| Birleşik Arap Emirlikleri | 0.998 | 10.014 | 30.016 | 60.05 | 80.011 | 100.032 | 120.031 |
| UB | 1.002 | 10.015 | 30.016 | 60.001 |
79.988 7 |
100.035 |
120.036 7 |
| UC | 1.001 | 10.018 | 30.015 | 60.02 | 80.013 | 99.978 | 120.034 |
3. Aşama testi
| Test ayarı | 0° | 90° | 180° | 270° |
| VA, IA | 0,2° | 90.2° | 180,1° | 270.2° |
| açısal sapma | 0,2° | 0,2° | 0.1° | 0,2° |
| VB, IB | 0,2° | 90.1° | 180,2° | 270.1° |
| açısal sapma | 0,2° | 0.1° | 0,2° | 0.1° |
| VC, IC | 0,2° | 90.2° | 180,1° | 270.2° |
| Açısal sapma差 | 0,2° | 0,2° | 0.1° | 0,2° |
4, cihazın DC güç testi
4.1 Akım çıkışının doğruluğu
| Akım (A) | 0.1 | 0,5 | 1 | 2 | 3 | 5 |
| IA | 0.1001 | 0,5009 | 1.0012 | 2.0035 | 3.0056 | 5.009 |
| IB | 0.0998 | 0,4992 | 1.0007 | 2.0012 | 3.0045 | 5.007 |
| IC | 0.1002 |
0,5007 .
|
0.9996 | 2.0001 | 3.0021 | 4.997 |
5. diğer işlev
| Tip | Sonuç |
| 1, her türlü arızayı simüle edin, fonksiyon testini tekrar kapatın, vb. | Normal |
| 2, Parametre giriş/çıkış kontrolünü değiştirin | Normal |
| 3, iletişim | Normal |
| 4, ac güç çıkışı | Normal |
| 5, her fonksiyonun arayüzü | Normal |
6.Test ekipmanı
● voltmetre,tür:ESCORT3146A, doğruluk 0,5büyüklük
● ampermetre, tip: GB/T7676-1998, doğruluk 0,5 büyüklük
● Tektronix osiloskop
● Çok amaçlı dijital sayaç, tip:200MULTİMETRE
● Milisaniye ölçer,tür:702-2
● Faz,No.:Çok fonksiyonlu watt-saat ölçer
7. Karar:
Yukarıdaki test sonucu sayesinde, röle koruma test cihazının işlevi, çeşitli özelliklerin ve tanıtımın gereksinimlerini karşılayabilir.Kalite kontrol departmanı tarafından fabrikadan çıkmak için kontrol edin!
