| Voltaj aralığı: | 4*(0-120V) | Geçerli aralık: | 3*(0-40A) |
|---|---|---|---|
| Çıkış doğruluğu: | %0.5 | Görüntülemek: | LCD |
| Gerilim: | 4 kanal | akım: | 3 kanal |
| Vurgulamak: | Üç Fazlı Koruma Rölesi Test Cihazları,Dahili PC Koruma Rölesi Test Cihazları,LCD Koruma Rölesi Test Cihazları |
||

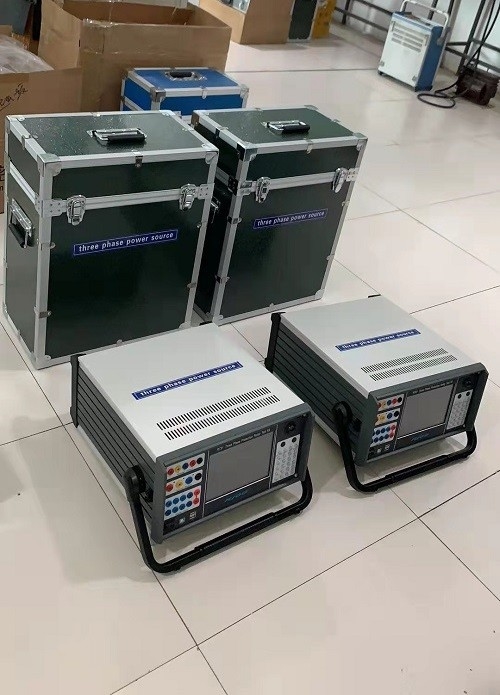

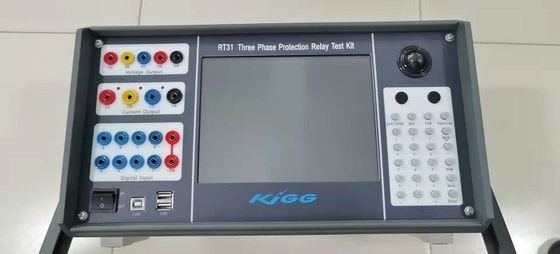

4 Fazlı voltaj ve 3 Fazlı akım çıkışı Arıza Oynatma ile Koruma Rölesi Test Cihazı
Ana Testi4 Faz gerilim & 3 Faz akım çıkışı,
1.AC TESTİ
2.DC TESTİ
3.Harmonik Süperpozisyon Testi
4.Yüksek-Düşük Frekans Testi
5.Güç Yönü ve Empedans Testi
6.Senkronizasyon Testi
7.Tam Grup Testi
8.Mesafe ve Sıfır Sıra Koruması
9. Empedansın Karakteristikleri
10.Diferansiyel Koruma
11. Diferansiyel Harmonik
12.6-35 KV Mikrobilgisayarın Kapsamlı Hat Koruma Testi
13. Arıza İnceleme
Teknik Endeksi4 Faz gerilim & 3 Faz akım çıkışı,
| AC akım kaynağı | |
| Çıkış doğruluğu | %0.5 |
| Çıktı aralığı | 3*(0-40A);0-120A (üç faz paralel) |
| 10A uzun süre çalışabilen faz akımı | |
| Faz akımının maksimum çıkış gücü: 420VA | |
| Paralel olarak üç fazlı akımın maksimum çıkış gücü: 900VA | |
| İzin verilen çalışma süresi (maksimum çıkış elde etmek için paralel üç fazlı akım olduğunda): 10s | |
| Frekans (temel dalga) aralığı | 20-1000Hz |
| harmonik zamanlar | 1-20 kez |
| DC akım kaynağı | |
| Çıkış doğruluğu | %0.5 |
| Akım çıkışı | faz başına 0-+/-10A;0-+/-30A (üç faz paralel) |
| Maksimum yük voltajı çıkışı | 20V |
| Çıkış doğruluğu | %0.5 |
| Faz voltajı çıkışı | 4*(0-120V) |
| Hat voltajı çıkışı | 0-240V |
| Faz gerilimi/hat gerilimi çıkış gücü | 80VA/100VA |
| Frekans (temel dalga) aralığı | 20-1000H |
| harmonikler | 1-20 kez |
| DC voltaj kaynağı | |
| Çıkış doğruluğu | %0.5 |
| Faz voltajı çıkış genliği | 0-+/-160V |
| Hat voltajı çıkış genliği | 0-+/-320V |
| Faz gerilimi/hat gerilimi çıkış gücü | 70VA/140VA |
| Boyut | 400*300*180mm |
| Ağırlık | yaklaşık 20kg |
| Güç kaynağı | AC 220V±10%,50~60Hz |
| Ortam sıcaklığı | -10℃ ～ +50℃ |
Anahtar sinyali ve zaman ölçümü
| Anahtar sinyali girişi |
7 devre |
Boşta kontak: 1～20mA,24V Potansiyel kontak erişimi: “0”:0～ +6V； “1”:+11 V～ +250V |
| Sinyal çıkışını değiştir | 2 çift | DC:220V／0.2A；AC:220V／0.5A |
| Zaman ölçüsü |
Test aralığı: 0.1ms ～ 9999s, doğruluk 0.1mS Ölçüm aralığı: 0.1ms ～ 9999s Ölçüm doğruluğu: 0.1mS |
|
Dijital Sinyal İşlemci Mikrobilgisayar
Yüksek hızlı dijital kontrol işlemcisi, test cihazının çıkış çekirdeği olarak kabul edilir.Yazılımda, her fazın isteğe bağlı yüksek doğrulukta dalga biçimlerinin üretilebildiği 32 bit çift duyarlıklı aritmetik kullanılır.Bütünleştirici yapı benimsendiğinden, test cihazının yapısı kompakt bir şekilde döşenmiştir. Testi kullanırken uzun veri iletişim hattı ve dar frekans bandı nedeniyle daha az dalga biçimi çıkışı noktası sorununun üstesinden gelen sıkı yapı ile veri iletim mesafesi kısadır. Kontrolör doğrudan PC tarafından kontrol edilir.
