| Doğruluk sınıfı: | 0.05 | Uygulama: | Birim testi birleştirme |
|---|---|---|---|
| Geleneksel voltaj aralığı: | 0-120V | Geleneksel akım testi: | 0-20A |
| Frekans testi: | 45-65Hz | doğruluk: | 0,002 HZ |
| ağırlık: | 7.5kgs | boyut: | 360x400x160mm |
| Vurgulamak: | 65HZ Trafo Test Cihazı,65HZ 20A Trafo Test Cihazı,120V 65HZ trafo merkezlerinde röle testi |
||

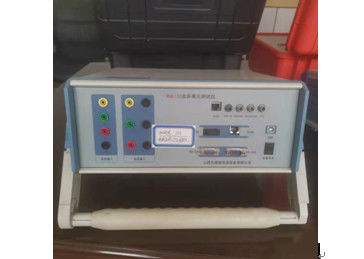

Birleştirme Birimi Test Sistemi MUE1 serisi
1. Güvenilir performans
2. Akıllı trafo testinde yaygın olarak kullanılır
3. Kullanıcı dostu test yazılımı arayüzü
4. Yüksek kararlılık ve doğruluk
5. Üst düzey laboratuvardan doğruluk izlenebilirliği
6. IEC61850-9-1, IEC61850-9-2, IEC61850-9-2LE, IEC60044-FT3 Protokolü ile uyumlu
Teknik İndeks
| Doğruluk sınıfı | 0.05 |
| Geleneksel voltaj testi | |
| Aralık | 0-120V, ölçüm aralığı 100V, 100/√3V |
| Ayarlanabilir aralık ve doğruluk | %20-150, %0.05 |
| Geleneksel akım testi | |
| Aralık | 0-20A, ölçüm aralığı 5A ve 1A |
| Ayarlanabilir aralık ve doğruluk | %1-120 |
| Frekans testi | |
| Aralık | 45-65HZ |
| doğruluk | 0,002 HZ |
| Giriş gücü testi doğruluğu | |
| Aktif güç | 0.05 sınıfı |
| Reaktif güç | 0.1 sınıf |
| Fiber optik arayüz | |
| 1 Grup ST fiber optik arayüz | |
| Gönderme gücü | >-6dBm |
| Optik alma hassasiyeti | -38dBm |
| Senkronizasyon sinyali | |
| Optik senkronizasyon girişi ve çıkışı | 2Hayır |
| Optik senkronizasyon IRIG-B(DC) çıkışı | 1Hayır |
| Çıkış zamanı doğruluğunu senkronize et | 100ns'den daha iyi |
| Güç kaynağı | |
| Giriş gerilimi | AC220V±10% ,50/60Hz |
| Güç tüketimi | <20W |
| Boyut ve Ağırlık: 360x400x160mm, 7.5KGS | |
Özellik
1) 3 fazlı yüksek doğruluklu standart kaynak, yüksek doğruluklu A/D veri toplayıcı, senkronizasyon kullanma
zaman saati birimi, AC örnekleme temel standardı ve MU test birimi
2) Çalışma modu: PC yazılımı ile
3) Yüksek dereceli senkronizasyon algoritması ve 512 kez örnekleme teknolojisini kullanma
4) LabView dilini ve sanal enstrüman teknolojisini benimsemek, kullanıcı dostu HMI ve operasyon için uygun
5) Simülasyon küçük sinyal çıkışı ile
6) Doğruluk hatası ve toplama birimi ile birleştirme biriminin zamanlama ve iletişim performans testi
çoklu kanal dijital veya analog giriş
7) Konvansiyonel VT ve CT ile toplama analog girişi ile birleştirme ünitesinin doğruluk hata testi
8) Üniteyi dijital CT/VT dijital girişle birleştirmenin doğruluk testi
9) Dijital CT VT'nin doğruluk hata testi ve analog değerin kalibrasyonu
10) Örnekleme mesajının dağılım derecesi testi
11) Örnekleme mesajının bütünlük testi
12) Birleştirme ünitesinin zaman karşılaştırma hata testi
13) Birleştirme ünitesinin zaman tutma hata testi
14) Örnekleme yanıt süresi testi
15) Tam çerçeve mesaj analizi
