| Doğruluk sınıfı: | 0.05 | Test nesnesi: | dijital (elektronik) CT VT |
|---|---|---|---|
| Test işlevi: | Oran hatası, faz açısı hatası, polarite testi...vb | Analog giriş sinyali: | 0-10V (en yüksek) |
| Uygulama: | Akıllı trafo merkezi, CT PT üreticisi | Uyumlu: | IEC61850 protokolü ile |
| Vurgulamak: | 0.05 Trafo Test Cihazı,10V Trafo Test Cihazı,Elektronik CT PT Test Cihazı |
||

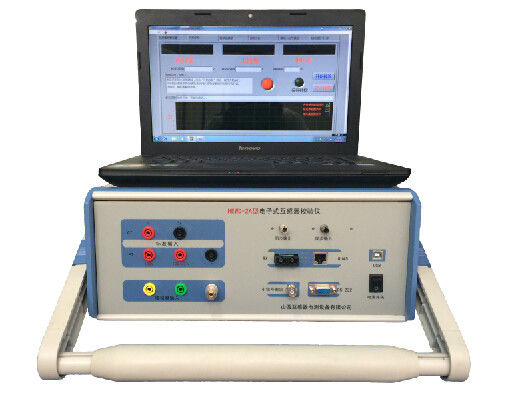

Elektronik (Dijital) CT & PT Kalibratörü HEWD-2A
Teknik parametres
| Birincil anma gerilimi ölçümü | 500KV'ye kadar |
| Birincil anma akımı ölçüsü | 5-5000A, özelleştirme mevcut |
| Standart sinyal girişi | |
| Voltaj girişi | %0-120%Un, Un=100V,100/√3V.Özelleştirme mevcut |
| Akım girişi | %0-120In, In=1A veya 5A.Özelleştirme mevcut |
| Analog giriş sinyali | 0-10V (en yüksek değer) |
| Küçük sinyal (sinüs dalgası) çıkışı | 0-4V (RMS değeri) |
| Doğruluk sınıfı | |
| oran hatası | <0.05% (1-120 anma değeri) |
| Faz hatası | <2´(1-120% nominal değer) |
| mutlak gecikme | <1µS (dalga biçimi bozulması %1'den az) |
| gecikme titreşimi | <0.5µS |
| ST fiber optik arayüz (bir grup) | |
| Fiber Optik İletim Gücü | >-6dBm |
| Optik Alma hassasiyeti | -38dBm |
| Senkronizasyon sinyali | |
| Optik PPS senkronizasyon girişi ve çıkışı | 4Hayır |
| Optik IRIG-B(DC) senkronizasyon girişi ve çıkışı | 4Hayır |
| Çıkış zamanı doğruluğunu senkronize et | 100ns'den daha iyi |
| Giriş kaynağı | AC220V±10%, 50/60HZ, 20W'dan az güç tüketimi |
| Çalışma şartı | sıcaklık 0℃~+55℃/Nem ≤90% |
| Boyut ve Ağırlık | 360*400*160mm/7.5kgs |
Ana Özellikler
1. Elektronik (dijital) CT/PT'nin dijital çıkış hatası testi
1) Oran ve faz hatası testi
2) IEC61850-9-1,IEC61850-9-2,IEC61850-9-2LE ve IEC60044-FT3 protokolü ile uyumludur
3) Çeşitli fiber optik arayüzlerle uyumlu
4) IEC61850-9-1/IEC61850-9-2 mesajının holografi analizi
5) Yazılım tarafından test noktası ve veri sorgulama/depolama/yazdırma hata verilerinin kaydedilmesi
2. Elektronik (dijital) CT/PT ve konvansiyonel CT/PT'nin analog çıkış hatası testi
1) Dijital CT/PT'nin oran ve faz hatası testi
2) Konvansiyonel CT/PT'nin voltaj sinyaline dönüştürülerek oran ve faz hatası testi
standart dönüştürücü
3. 0.2S sınıfı dijital CT/PT testine kadar
4. Küçük sinyal çıkışının analogu
5. Test edilen dijital CT/PT giriş sinyalinin harmonik dalga analizi, spektrum eğrisinin oluşturulması,
her zaman harmoniğinin içeriğinin kaydı (50 katına kadar harmonik) ve harmonik bozulmanın hesaplanması.
6. Giriş standart sinyalinin RMS değer parametreleri analizi (genlik, faz, frekans vb.)
7. Gerçek zamanlı çıkış dalga biçimini, standart sinyal dalga biçimini, polariteyi, senkronizasyon durumunu ve yüzdeyi gösterir
test altındaki CT/PT test noktası altındaki değer
8. Dahili PPS (saniyede darbe) ve B kodu kullanılarak dijital CT/PT'nin polarite ve zaman gecikmesi testi
senkron sinyali çıkışı için
9. APP yazılımı aracılığıyla tablet ile çalıştırma (isteğe bağlı)
10. Standart IEC60044-8 ile EMC uyumluluğu
11. bilgisayar yazılımı
1) Dostu HMI ve net arayüzler
2) Test verilerini otomatik olarak kaydedin ve test raporu oluşturun
