| Doğruluk sınıfı: | 0.05 | Uygulama: | Birim testi birleştirme |
|---|---|---|---|
| Geleneksel voltaj aralığı: | 0-120V | Geleneksel akım testi: | 0-20A |
| Frekans testi: | 45-65Hz | doğruluk: | 0,002 HZ |
| Aktif güç doğruluğu: | % 0.05 | Reaktif güç: | % 0.1 |
| Vurgulamak: | %0.05 Trafo Test Ekipmanı,0.002HZ Trafo Test Ekipmanı,0.002HZ Dijital ct vt analizörü |
||

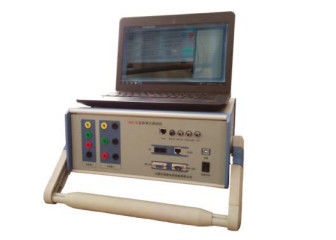

Birleştirme Birimi Test Sistemi MUE1 serisi
Akıllı Trafo Test Cihazları Dijital CT/VT Test Birleştirme Ünitesi Test Cihazı
IEC61850-9-1,IEC61850-9-2,IEC61850-9-2LE,IEC60044-FT3 Protokolü ile uyumlu
Teknik İndeks
| Doğruluk sınıfı | 0.05 |
| Geleneksel voltaj testi | |
| Aralık | 0-120V, ölçüm aralığı 100V, 100/√3V |
| Ayarlanabilir aralık ve doğruluk | %20-150, %0.05 |
| Geleneksel akım testi | |
| Aralık | 0-20A, ölçüm aralığı 5A ve 1A |
| Ayarlanabilir aralık ve doğruluk | %1-120 |
| Frekans testi | |
| Aralık | 45-65HZ |
| doğruluk | 0,002 HZ |
| Giriş gücü testi doğruluğu | |
| Aktif güç | 0.05 sınıfı |
| Reaktif güç | 0.1 sınıf |
| Fiber optik arayüz | |
| 1 Grup ST fiber optik arayüz | |
| Gönderme gücü | >-6dBm |
| Optik alma hassasiyeti | -38dBm |
| Senkronizasyon sinyali | |
| Optik senkronizasyon girişi ve çıkışı | 2Hayır |
| Optik senkronizasyon IRIG-B(DC) çıkışı | 1Hayır |
| Çıkış zamanı doğruluğunu senkronize et | 100ns'den daha iyi |
| Güç kaynağı | |
| Giriş gerilimi | AC220V±10% ,50/60Hz |
| Güç tüketimi | <20W |
| Boyut ve Ağırlık: 360x400x160mm, 7.5KGS | |
Özellik
1) Üç fazlı yüksek doğruluk standart güç kaynağı, yüksek doğruluk A/D veri toplayıcı, senkronizasyon benimsemek
zaman saati birimi, AC örnekleme temel standardı ve MU test birimi
2) PC yazılımı ile çalıştırma
3) Yüksek dereceli senkronizasyon algoritmasını benimsemek ve örnekleme teknolojisi üzerinde 512 kez
4) LabView dilini ve sanal enstrüman teknolojisini benimsemek, kullanıcı dostu HMI ve operasyon için uygun
5) Simülasyon küçük sinyal çıkışı ile, çoklu frekans sinüs dalgası voltaj sinyal çıkışını gerçekleştirin
0-4V (RMS) aralığı
6) Doğruluk hatası ve toplama birimi ile birleştirme biriminin zamanlama ve iletişim performans testi
çoklu kanal dijital veya analog giriş
7) Konvansiyonel VT ve CT ile toplamanın analog girişi ile birleştirme ünitesinin doğruluk hata testi
8) Üniteyi dijital CT/VT dijital girişle birleştirmenin doğruluk testi
9) Dijital CT VT'nin doğruluk hata testi ve analog değerin kalibrasyonu
10) Örnekleme mesajının dağılım derecesi testi
11) Örnekleme mesajının bütünlük testi
12) Birleştirme biriminin zaman karşılaştırma hata testi
13) Birleştirme ünitesinin zaman tutma hata testi
14) Örnekleme yanıt süresi testi
15) Tam çerçeve mesaj analizi
Protokol testi: ASDU, örnekleme noktaları, seri no., nominal zaman gecikmesi, APPID, SVID, MC adresi, Senkronizasyon Durumu
Tam çerçeve analizi, tüm kanalların dalga biçimini, örnekleme değerini ve mesaj orijinal verilerini analiz edin
16) Birleştirme ünitesini frekans veya harmonik etki ile kalibre edebilir
17) Veri sorgulama, saklama ve yazdırma için uygun test noktası hata verilerini kaydedin.
