Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| doğruluk: | ≤ ±% 0.2 | Hacim kapsayıcı doğruluğu: | % 0,04 |
|---|---|---|---|
| çözüm: | % 0.1 | Sayaç pozisyonları numarası: | 2....20 |
| çalışma basıncı: | 0-35-0.5Mpa | Uygulama: | laboratuvar |
| Kontrol: | PC kontrolü | Güç kaynağı: | üç fazlı 230V±10% AC, 50HZ |
| Su tankı: | 2400*1160*800mm | Toplam ağırlık: | 1250kg |
| Vurgulamak: | %0.1 Metre Test Tezgahı,50HZ Metre Test Tezgahı,IEC su sayacı testi |
||

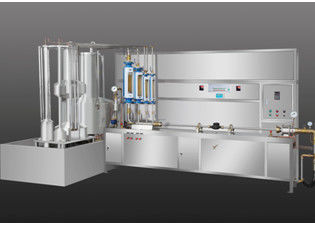

Su Sayacı Test Tezgahı
1) Su sayacı fabrikasında veya laboratuvarda yaygın olarak kullanılır
2) İlgili IEC standardına uygunluk
Yapı ve Özellikler
1) Şunlardan oluşur:
platform (tamamen paslanmaz çelik), çok kademeli su pompası (11kW, düşük gürültü), akış ölçerler, kelepçeler,
su deposu (2.2 m3=2200L), akış regülatörü (çeşitli frekans kontrol kutusu, 11kW), ölçüm
sistem (hacim yöntemi), 1m3 tampon tankı, valf, yüksek gerilimli yumuşak boru, filtre, vibratör,
akış ölçer tabanı, anahtarlar vb.
2) 10L, 50-100L ve 500L olmak üzere üç farklı hacim kabı ile donatılmıştır.
3) Su sayacı basınç testi dayanma: 2MPa
4) Manuel, Yarı otomatik veya Tam otomatik (isteğe bağlı)
5) Sağlanan PC yazılımı (isteğe bağlı)
6) PLC kontrolü (opsiyonel)
Fonksiyon ve Teknik İndeks
| Ölçüm doğruluğu | ≤±0.2% |
| Hacim kabının doğruluğu | %0.04 |
| çözüm | %0.1 |
| Test edilen su sayacının özellikleri | ￠15mm,￠20mm,￠25mm,￠40mm,￠50mm |
Aşağıdaki anlık akış ölçerlerle:
LZB-80, akış aralığı: 7-31.25m3/h
LZB-50, akış aralığı: 0.2-6.3m3/h
LZB-25, akış aralığı: 0.02-0.5m3/h
LZB-15, akış aralığı: 0.004-0.08m3/h
Cam rotorlu akış sayacı
5 adet paslanmaz çelik küresel vana, 8 adet pirinç küresel vana ve 3 adet basınç gösterge ölçer ile
Test edilecek su sayacı sayısı
| 15mm (metre uzunluğu 165mm) | 20 ADET |
| 20 mm (metre uzunluğu 195 mm) | 18 PARÇA |
| 25 mm (metre uzunluğu 225 mm) | 16 ADET |
| 40mm (metre uzunluğu 245mm) | 2 ADET |
| 50mm (metre uzunluğu 280mm) | 2 ADET |
2PC kelepçeler, 2PCS kelepçe anahtarı, hacim kabının 3PCS tahliye anahtarı ve 1PC akış ölçer tabanı.
Çalışma basıncı: 0-35-0.5MPa
Güç kaynağı: üç fazlı 230V±%10 AC, 50HZ
Boyut ve Ağırlık
| Su tankı | 2400*1160*800mm |
| Çalışma platformu | 3000*600*750mm |
| Hacim kabı ve su deposunun paket boyutu | 2600*1300*2230mm |
| Test tezgahının paket boyutu | 3650*750*1500mm |
| Toplam ağırlık | 1250kg |
