| Doğruluk sınıfı: | 0.05, 0.02 | Standart Metre Doğruluğu: | %0.05, %0.02, %0.01 |
|---|---|---|---|
| harmonik testi: | 2-21 kez | Gerilim çıkışı: | 1-480V |
| Akım çıkışı: | 1mA-120A, 200A (opsiyonel) | Çıkış kararlılığı: | %0.05 veya %0.02 |
| Vurgulamak: | 0.05 Metre Sınıfı Test Tezgahı,120A Sınıfı Metre Test Tezgahı,Üç Faz Sınıfı Metre Test Tezgahı |
||

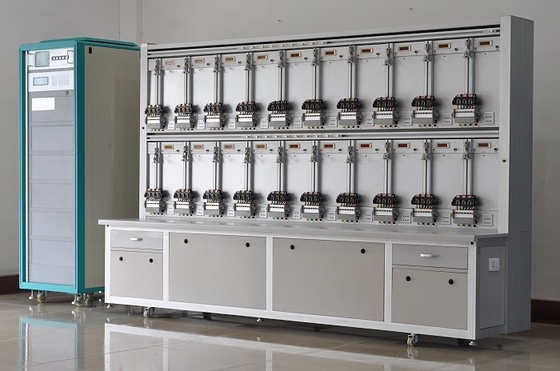

0.05 Sınıfı Üç Fazlı Elektrik Sayacı Test Tezgahı
1.1:LCDdokunmatik ekran:
Güç açıldıktan sonra, başlatma, varsayılan arayüze, ana arayüze
1.2:Sayaç test tezgahını çalıştırın ve dokunmatik ekran LCD'yi çalıştırarak test tezgahının durumunu izleyin.
1.2.1Test edilen enerji sayacı için parametre ayarları.
Parametre ayarları arayüzüne [Param] basın:

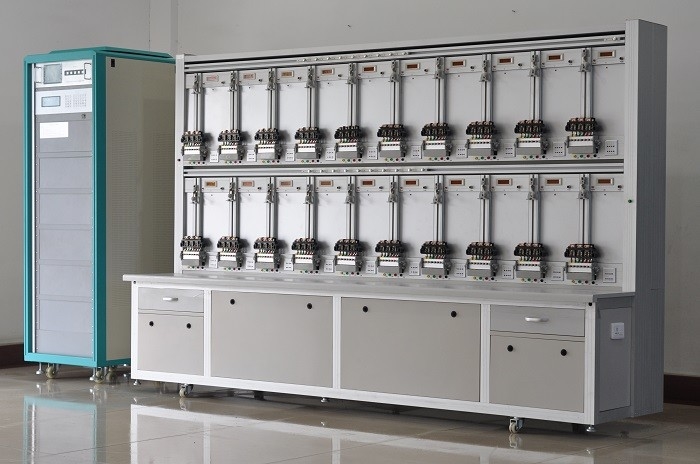

0.05 Sınıfı Üç Fazlı Elektrik Sayacı Test Tezgahı
Teknik parametreler
| Doğruluk sınıfı | 0.05, 0.1 (isteğe bağlı) |
| Çıkış Voltajı | |
| Ayar aralığı | 3*(1-480V) (PN) |
| Çözünürlük | %0.01 |
| Çıkış Bozulması | <0.5% |
| Çıkış Kararlılığı | %0,05 veya daha iyisi |
| Çıkış gücü | ≥ 30VA/konum (toplam güç, sayaç konumlarına bağlıdır) |
| Akım çıkışı | |
| Ayar Aralığı | 3* (1mA~ 120A), 200A'e kadar olabilir (opsiyonel) |
| Ayar Çözünürlüğü | %0.01 |
| Çıkış bozulması | <0.5% |
| Çıkış Kararlılığı | %0,05 veya daha iyisi |
| Çıkış gücü | ≥ 100VA/ pozisyonlar |
| Faz Ölçümü | |
| Aralığı ayarla | 0° ~ 360° |
| Çözünürlük | 0,01° |
| Sıklık | |
| Çıktı aralığı | 45-65HZ |
| Çözünürlük | 0.01HZ |
| Diğer parametreler | |
| Güç kaynağı | 220V veya 3×240V/415V±%10, 50/60Hz±%10 |
| Çevre koşulları | 50C ~ 400C / %90'a kadar RH |
0.05 Sınıfı Üç Fazlı Elektrik Sayacı Test Tezgahı
ARM alarm ışığı bağlantı tanımı
ARM ana kontrol panosu P2 PORTU, 10-Cores, bir delik açması gereken ana kontrol kutusuna bağlanır. 5 çekirdekli metal bir koltuk takın.
Her iki uç bağlantı yazışması:
P2port 10 çekirdekli tel 5 çekirdekli metal koltuk
2 fit +5V ------------------ 2 fit +5V
3 fit yeşil ışık (UO_10) ------------3 fit yeşil ışık
4 fit sarı ışık (UO_9) ------------4 fit sarı ışık
5 fit kırmızı ışık (UO_11) ------------5 fit kırmızı ışık
Harici kontrol hattı kartı:LAMP_CTRLU.PcbDoc
Büyük 2 çekirdek, standart metrenin güç kaynağı kablosuna paralel olarak beyaz 220v, siyah 0V'u bağlar.
Aşağıdaki gibi bağlantı şeması
Harici giriş ışık kontrol devre kartı: LAMP_CTRLU.PcbDoc
konfigürasyonlar
1) Üç Fazlı PS (Güç kaynağı)
2) Üç fazlı Standart sayaç, sınıf 0.05 veya 0.02 veya 0.01
3) Metre Rafı
Konum sayısı: 6, 10, 12, 20, 40, 48....opsiyonel
Bir acil durdurma anahtarına sahip her raf
Her pozisyon 1 QCD 6 pin + 1 tarama kafası + 1 metre sıkıştırma + 1 RS/232/485'ten oluşur
haberleşme portu + 1 hata göstergesi + 1 RESET butonu + 1 Set gerilim kablosu
+1 BİT (BİT'e ihtiyaç duyulup duyulmaması müşteriye bağlıdır)
4) bilgisayar yazılımı
5) Kullanım Kılavuzları
6) İsteğe bağlı
0.05 Sınıfı Üç Fazlı Elektrik Sayacı Test Tezgahı
-İzole Akım Trafosu (BİT)
Doğruluk sınıfı: %0.01 (0.5C-1-0.5L)
Akım Oranı: 1:1 (1mA-120A)
Akım çıkışı: 3*(0,001-120)A (hem birincil hem de ikincil)
İkincil Çıkış yükü: Maksimum 0,5V (çıkış akımı1mA-120A)
-MSVT
- Personel Bilgisayarı
- Yazıcı
