| Test işlevi: | Oran, Oran Hatası, Faz açısı hatası....vb | Uygulama: | Saha, laboratuvar.. |
|---|---|---|---|
| Güç çıkışı: | 500VA | Maksimum diz voltajı ölçüsü: | 45kV |
| doğruluk: | <% 0.1 | Oran aralığı: | 1-35000 |
| Vurgulamak: | 500VA %0.1 Trafo Döner Oranı Test Kiti,lab 500VA Trafo Döner Oranı Test Kiti,500VA CT PT Analizörü |
||

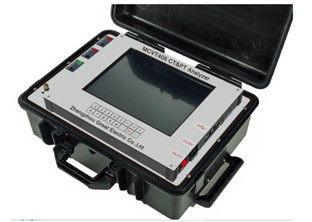

Porable CT PT Test Ekipmanı Analiz Cihazı MCVT405
Ana Özellikler
| BT Testi | PT Testi |
|
1) Uyarma eğrisi ve parametre testi 2) Döner oran testi 3) Oran ve faz hatası testi 4) Polarite işareti kontrolü 5) Sargı direnci ölçümü 6) İkincil yük ölçümü 7) Koruma CT'si için hata çizgisi eğrisi testi 8) Geçici CT parametreleri testi 9) CT isim plakası tahmini 10) Doygunluk histerezis döngü eğrisi ölçümü 11) CT Artık Manyetizma belirleme ve demanyetizasyon |
1) Dönüş oranı testi 2) Oran hata testi 3) Faz açısı hata testi 4) Polarite testi 5) İkincil yük testi 6) Sargı direnci testi
|
| • Doğruluk sınır değeri katsayısı (ALF) • Cihaz güvenlik faktörü (FS) | |
|
Seçilen standartlara göre test sonuçları için değerlendirme yapmak Test sonucu için kelime raporu yapın PC'de çoklu grup test kayıtları için bir kez kelime raporları yapın Tek seferlik testte nominal yükte ve çalışma yükünde oran hatalarını ve faz açısı hatalarını hesaplayın Aynı pencerede uyarma eğrilerini kaydedilmiş uyarma eğrileriyle karşılaştırın |
|
Uygulamalar
• CT isim plakası tahmini • İş yükünde CT parametreleri kontrolü • PT rutin testi
• CT geçici parametreleri analizi • CT oranı ve faz hatası kalibrasyonu
Teknik İndeks
| Test standartları | IEC60044-1, IEC60044-6, IEC60044-2, IEC60044-5, C57.13 |
| Güç kaynağı | AC220V±%10, 50/60Hz±%10 |
| Gerilim/Akım çıkışı | 0.1~180V (AC) / 0.001~5A(RMS) |
| Güç çıkışı | 500VA |
| Maksimum diz gerilimi ölçümü | 45KV |
| Mevcut ölçüm | |
| Aralık | 0~10A (aralığı otomatik olarak 0.1/0.4/2/10A olarak değiştir) |
| Hata | <±0.1%+0.01%FS |
| Gerilim ölçümü | |
| Aralık | 0~200V (aralığı otomatik olarak 1V/10V/70V/200V olarak değiştirir) |
| Hata | < ±0.1%+0.01%FS |
| Oran ölçümü ve hatayı döndürür | |
| Aralık | 1~35000 |
| Hata | 1~5000 (hata<0.05%) & 5000~35000 (hata<0.1%) |
| Faz ölçümü | |
| Hata ve Çözüm | ±2dk ve 0.01dk |
| Sargı direnci ölçümü | |
| Aralık | 0~8kΩ (2ohm/20ohm/80ohm/800ohm/8kohm olarak aralığı otomatik olarak değiştir) |
| Hata | < %0.2RDG+%0.02FS |
| Maksimum çözünürlük | 0.1mΩ |
| Sıcaklık ölçümü | |
| Aralık ve Hata | -50~100 Santigrat derece ve <3 Santigrat derece |
|
BT İkincil yük |
|
| Aralık | 0～160ohm (aralığı otomatik olarak 2ohm/20ohm/80ohm/160ohm olarak değiştir) |
| Hata | <%0,2RDG+%0,02FS |
| Maksimum çözünürlük | 0.001ohm |
|
PT İkincil yük |
|
| Aralık | 0~80kohm (aralığı otomatik olarak 800ohm/8kohm/80kohm olarak değiştir) |
| Hata | <%0,2RDG+%0,02FS |
| Maksimum çözünürlük | 0.1ohm |
|
PT oranı ölçümü ve hatası |
|
| Aralık | 1~35000 |
| Hata | 1~10000 (hata<%0,1) & 10000~35000 (hata<%0,2) |
| PT oranı hatası ölçümü | |
| Hata | Tipik hata <%0,05, Maksimum Hata<%0,1 |
| PT faz açısı ölçümü | |
| maksimum hata | < 3dk |
| Diğerleri | |
| Hafıza kapasitesi | >1000 grup test sonucu |
| Çalışma şartı | sıcaklık: -10℃～50℃;nemli: ≤90% |
| Boyut | 485mm×356mm×183mm |
| Ağırlık | <15kg |
