| Doğruluk sınıfı: | 0.02S (ÖTV) | Doğruluk sınıfı: | 0.05S (SPT) |
|---|---|---|---|
| Anma Primer Akımı: | 1-3200A | Nominal sekonder akım: | 5A, 1A |
| çalışma aralığı: | %1-120% Un | Orantılı frekans: | 50 veya 60Hz |
| Vurgulamak: | 1A Akım Trafosu Test Cihazı,120V Akım Trafosu Test Cihazı,0.02S Akım Trafosu Test Cihazı |
||

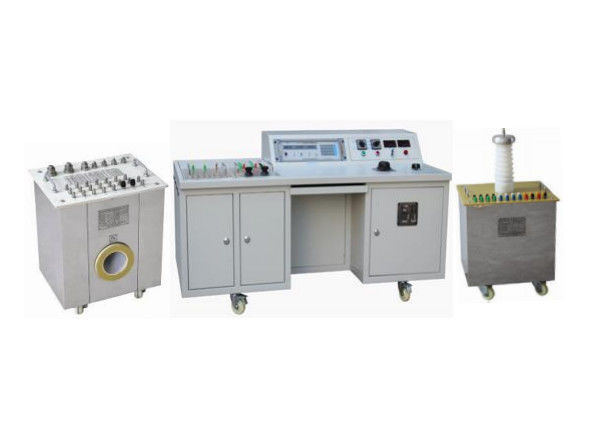

0.02S Standart Akım Trafosu CT PT Test Cihazları Test Sistemi
| Ölçü Öğesi | Test aralığı | |
|
CT doğruluk testi |
Anma birincil akım aralığı: | 1A-3200A |
| Anma ikincil akım: | 5A, 1A | |
| Çalışma aralığı: | (%1-120).In | |
|
PT doğruluk testi |
Nominal birincil voltaj (kV): | 6, 6/√3, 10, 10/√3, 15, 15/√3, 22, 22/√3, 35, 35/√3, 40.5, 40.5/√3 |
| Nominal ikincil voltaj (kV): | 0.1, 0.1/√3, 0.11, 0.11/√3 | |
| Çalışma aralığı: | (%20-120).Un | |
Ölçü ekipmanlarının doğruluk sınıfı:
| Ürün Açıklaması | Doğruluk sınıfı |
| Standart CT (Akım Kaynaklı) | ±0.02S% |
| Standart PT (Gerilim Kaynağı ile) | ±0.05% |
| BT Yükü | ±%3 |
| PT Yükü | ±%3 |
| Trafo Test Cihazı (Kalibratör) | ±1% |
| Kontrol tezgahı |
HES-1C Trafo Test Cihazının Teknik İndeksi
| Öğeyi ölçün: | CT ve PT'nin oran hataları ve Faz hataları |
| Anma akımı: | 5A, 1A |
| Anma gerilimi: | 100V,110V,120V |
| çarpan: | 1/√3,1/3,1,1.5,2 |
| Doğruluk sınıfı: | ±1% |
| Çalışma aralığı: | (%1-120).In, (%20-%120).Un |
| Sıklık: | 50Hz |
| Oran hata aralığı: | ±0,0001% ~ ±%19,99(üç konum: 1,999‰, 19.99‰, 199,9‰. |
| Minimum çözünürlük: 0.0001%. | |
| Faz hatası aralığı: | 0.01' ~ ±900'(üç konum: 9.00',90.0',900') |
| Minimum çözünürlük: 0.01' | |
| Empedans aralığı: | 0.001Ω~ 19.99Ω. |
| Minimum çözünürlük: 0.001Ω. | |
| Kabul aralığı: | 0,001 ms ~ 19.99 ms. |
| Minimum çözünürlük:0,001 ms. | |
| Alarm Fonksiyonu: | Polarite anormal veya oran tutarsız olduğunda sesli ve ışıklı alarm işlevi sağlanır. |
|
Giriş Yükü: |
- Standart CT ikincil tarafında: ≈0.11Ω, COSφ≈1.0 - Test Nesnesi CT ikincil tarafında: ≈0.003Ω, COSφ≈1.0 - Standart PT ikincil tarafında: ≈0.05VA (100V) |
| İletişim arayüzü: | RS232 seri iletişim arayüzü sağlandı |
| Ekran modeli: | LED |
| Güç kaynağı: | AC 220V±%10, 50Hz |
| Güç tüketimi: | < 20VA |
FY47-49 CT Yükünün Teknik İndeksi
| Anma akımı: | 5A, 1A |
|
Anma Yükü: |
ben=5A: COSФ=0.8: 2.5/3.75/5/6.25/7.5/10/12.5/15/20/25/30/40/50/60VA COSФ=1.0: 2.5/3.75/5/6.25/7.5/10VA ben=1A: COSФ=0.8: 0.1/0.15/0.2/0.25/0.3/0.4/0.5/0.6/0.8/1.0/1.2/1.6/2.0/2.4VA 2.5/3.75/5/6.25/7.5/10/12.5/15/20/25/30/40/50/60VA COSФ=1.0: 0.1/0.15/0.2/0.25/0.3/0.4/2.5/3.75/5/6.25/7.5/10VA |
| Doğruluk sınıfı: | ±%3 |
| Çalışma Aralığı: | (%1-120).İçinde |
| Sıklık: | 50Hz |
| Dayanma Gerilimi: | 2kV/1dk |
| Yalıtım: | Hava |
| İşletim Modeli: | Kısa zaman |
Yüksek Akım Test Kabloları
Kablolar şunları içerir: 3000A(600mm2) x 3m x 1 adet, 1000A(200mm2) x 3m x 1 adet
500A(100mm2) x 3m x 2 adet, 250A(50mm2) x 3m x 2 adet
Akım jeneratörlü HLS-30G2 Standart CT Teknik İndeksi
|
Nominal Primer Akım(A): |
1,1.5,2,2.5,3,4,5, 7.5, 10, 12.5, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 120, 125, 150, 160, 200, 250, 300, 315, 350, 400, 450, 500, 600, 630, 700, 750, 800, 900, 1000, 1200, 1250, 1400, 1500, 1600, 1800, 2000, 2500, 3000, 3150, 3200A |
| Anma Sekonder Akımı: | 1 A |
| Anma Akımı Oranı: | 1A～3200A/5A, 1A～3200A/1A |
| Doğruluk sınıfı: | %0.02S veya daha yüksek doğruluk (isteğe bağlı) |
| Anma İkincil Yük: | 0.2Ω(I2 = 5A'da Yük 5VA'dır, I2 = 1A'da Yük 0.2VA'dır) |
| Güç faktörü: | COSΦ = 1.0 |
| Çalışma Aralığı: | (%1-120).İçinde |
|
Bağlantı modu: |
Pri.current aralığında sabit bağlantı terminalleri 1A-450A'dır Pri.current aralığında 2 dönüşlü geçiş bağlantısı 500A-900A Pri.current aralığında 1 tur geçişli bağlantı 1000A-3200A |
| Ürün yapısı: | Mevcut Kaynak ile |
| Giriş gerilimi: | AC 0-250V |
| Akım Jeneratörünün Kapasitesi: | ～20kVA |
| Sıklık: | 50/60Hz |
| Voltaj seviyesi: | AC 600V |
| Dayanma Gerilimi: | 2000V 1dk |
| Yalıtım Ortamı: | Hava |
FY95 PT Yük kutusunun Teknik İndeksi
| Ürün Açıklaması: | Gerilim Trafosu Yükü |
| Ürün Modeli: | FY95 |
| Anma Gerilimi: | 100V, 100/√3V, 110V, 110/√3V |
| Güç faktörü: | COSФ=0.8 |
| Anma Yükü (VA): | 1.25VA, 2.5VA, 5VA, 10VA, 20VA, 40VA, 80VA |
| Toplam Yük: | 158.75VA |
| Doğruluk sınıfı: | ±%3 |
| Çalışma Aralığı: | (%20-120).Un |
| Sıklık: | 50Hz veya 60Hz |
| Dayanma Gerilimi: | 2kV/1dk |
| Yalıtım: | Hava |
| İşletim Modeli: | Kısa zaman |
| Operasyon durumu: | Sıcaklık: 10 ÖC～+40 ÖC |
| Bağıl Nem (RH): %85'e kadar (maks. %90) |
Teknik Endeksi HJS-40G3 Standart PT (Voltaj Jeneratörü ile)
| Anma Birincil Gerilim: | 6kV, 6/√3kV, 10kV, 10/√3kV, 15kV, 15/√3kV, 22kV, 22/√3kV, 35kV, 35/√3kV, 40.5kV, 40.5/√3kV |
| Anma Sekonder Gerilim: | 100V, 100/√3V, 110V, 110/√3V |
| Nominal Gerilim Oranı (kV): |
6/0.11kV, 6/√3/0.11/√3kV, 6/0.1kV, 6/√3/0.1/√3kV 10/0.11kV, 10/√3/0.11/√3kV, 10/0.1kV, 10/√3/0.1/√3kV 22/0.11kV, 22/√3/0.11/√3kV, 22/0.1kV, 22/√3/0.1/√3kV 35/0.11kV, 35/√3/0.11/√3kV, 35/0.1kV, 35/√3/0.1/√3kV 40.5/0.11kV, 40.5/√3/0.11/√3kV, 40.5/0.1kV, 40.5/√3/0.1/√3kV |
| Doğruluk sınıfı: | %0,05 (isteğe bağlı daha yüksek doğruluk) |
| Anma İkincil Yük: | 0,2VA(100V, 110V), 0,07VA(100/√3V, 110/√3V) |
| Güç faktörü: | COSΦ = 1.0 |
| Çalışma Aralığı: | (%20-120).Un |
| Sıklık: | 50Hz veya 60Hz |
| Yalıtım: | Epoksi reçine döküm veya Yağ |
| Ürün Yapısı: | Voltaj kaynağı ile |
| Gerilim Kaynağının Giriş Gerilimi: | AC 0-250V |
