| Uygulama: | 500/√3kV Seviyesine kadar CVT Testi | Orantılı frekans: | 50 / 60Hz |
|---|---|---|---|
| Nominal çıkış gerilimi: | 0-360KV | Değerlendirilmiş kapasite: | 360KVAR |
| Max Çıkış akımı: | 1 A | kullanıcı: | laboratuvar, yardımcı program |
| Vurgulamak: | 360KV CT PT Test Cihazları,Rezonans CT PT Test Cihazları,360KV Yardımcı Enstrüman Transformatör Test Seti |
||

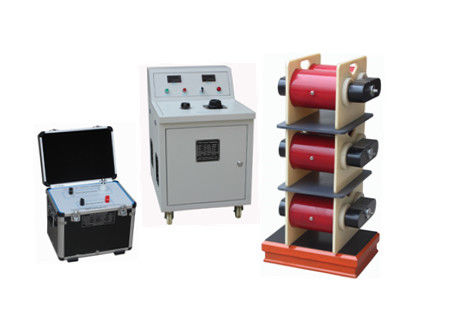

360KV Rezonans Yüksek Gerilim Kaynağı CVT Test Sistemi HEW-30
Test sistemi yapılandırması
| Hayır | Açıklama |
| 1 | Test Tezgahı |
| 2 | heyecan verici trafo |
| 3 | Reaktör |
| 4 | Test Kablosu |
| 5 | Aksesuarlar |
Genel özellikler:
|
Ürün uygulaması: |
Sistem bir gerilim üretecidir ve 110/√3kV'dan 500/√3kV'a kadar gerilim seviyelerinde Kapasitif PT doğruluk testi için kullanılır. |
| Nominal giriş voltajı: | AC 220V |
| Nominal çıkış voltajı: | AC 0~360kV |
| Değerlendirilmiş kapasite: | 360kvar |
| Maksimum çıkış akımı: | AC 1A |
| Sıklık: | 50Hz |
| Operasyon durumu: | Sıcaklık: -10ÖC ～ +50 ÖC |
| RH: %85'e kadar (maks. %90, yoğuşmasız) |
Kontrol Tezgahının Teknik Özellikleri
| Giriş gerilimi: | AC 220V±10%, 50Hz, Tek Faz |
| Giriş Akımı: | AC 0-120A |
| Değerlendirilmiş kapasite: | 30kVA |
| Çıkış Voltajı: | AC 0-250V |
| Çıkış Akımı: | AC 0-120A |
| Çıkış Voltaj Ayarı: | Kaba ayar ve İnce ayar sağlandı |
| Koruma işlevi: | Sağlanan aşırı akım ve aşırı gerilim koruması |
| Tezgah Yapısı: | yatay yapı |
| Güç göstergesi: | LED, Çıkış akımı, Çıkış voltajı |
Reaktörün Teknik Özellikleri
| Değerlendirilmiş kapasite: | 60kVA/sahne |
| Anma Gerilimi: | AC 60kV/kademe |
| Anma akımı: | AC 1A/kademe |
| Endüktans Aralığı: | 125H-500H/sahne |
| Yalıtım: | Epoksi reçine döküm |
Heyecan Verici Transformatörün Teknik Özellikleri
| Giriş gerilimi: | AC 0-250V, 50Hz |
| Çıkış Gerilimi ve Çıkış Akımı:: | AC 10kV/1.5A, AC 20kV/1.5A, 50Hz |
| Değerlendirilmiş kapasite: | 30kVA |
| Yalıtım: | kuru tip |
| Ürün yapısı: | Alüminyum alaşımlı kutu, Taşınabilir yapı |
