Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Nominal çıkış: | 0-200KV | Değerlendirilmiş kapasite: | 200KVA |
|---|---|---|---|
| Anma girişi töreni: | 380V | Maksimum çıkış akımı: | 1 A |
| Orantılı frekans: | 50 veya 60Hz | izolasyon: | Sıvı yağ |
| Vurgulamak: | 60HZ Yüksek Gerilim Kaynağı CVT Testi,60HZ 200KVA CVT Testi,60HZ Kapasitif Gerilim Trafosu Testi |
||

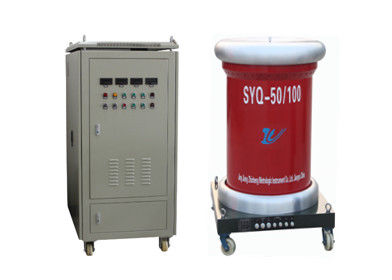

200KV Yüksek Gerilim Kaynak ve Kontrol Kabini HEW-20 CVT Test Sistemi
Test sistemi yapılandırması
| Numara | Ürün Açıklaması |
| 1 | Kontrol Kabini |
| 2 | Test Transformatörü |
| 3 | Test Kabloları |
Genel Özellikler
| Ürün uygulaması: | Sistem bir gerilim üreteç sistemi olup, 0,004uF-0,02uF kapasitans aralığına sahip Endüktif Gerilim Trafosu (IVT) ve CVT'nin 110/√3kV ve 220/√3kV doğruluk test sistemi için kullanılır. |
| Nominal giriş voltajı: | AC 380V |
| Nominal çıkış voltajı: | AC 0~200kV |
| Değerlendirilmiş kapasite: | 200kVA |
| Maksimum çıkış akımı: | AC 1A |
| Sıklık: | 50Hz |
| Operasyon durumu: | Sıcaklık: -10ÖC ～ +50 ÖC |
| RH: %85'e kadar (maks. %90, yoğuşmasız) |
Kontrol kabininin teknik parametresi
| Giriş gerilimi: | AC 380V 50Hz, Tek fazlı |
| Çıkış Voltajı: | AC 0-600V |
| Değerlendirilmiş kapasite: | 200kVA |
| Nominal çıkış akımı: | AC 333A |
| Çıkış Voltajı: | Kaba ayar ve İnce ayar |
| Voltaj Regülatörünün Yapısı: |
Kaba Voltaj Regülatörü: Kolon yapısı İnce Voltaj Regülatörü: Dairesel yapı |
| Ayar Modeli: |
Elektrik tarafından (Kaba ayar “Yukarı” ve “Aşağı”, İnce ayar “Yukarı” ve “Aşağı ) |
| Koruma fonksiyonları: | Sağlanan aşırı akım ve aşırı voltaj koruması |
| Örnekleme Voltmetresi: | LED, AC 0-200.00kV, ±0.2CL |
| Güç Göstergesi: | Çıkış Akımı, Çıkış Gerilimi |
Test Transformatörünün teknik parametresi
| Giriş gerilimi: | AC 0-600V, 50Hz |
| Değerlendirilmiş kapasite: | 200kVA |
| Nominal çıkış voltajı: | AC 200kV |
| Çıkış akımı: | AC 1A |
| Ölçüm gerilimi: | AC 0-100V (Gerilim Oranı: 200kV/100V) |
| Yalıtım: | Yağ |
| Boyut (～): | Φ1300mm x 2000mm |
| Ağırlık (～): | 2.6Ton |
