Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Doğruluk sınıfı: | % 2 | Test işlevi: | Oran hatası, faz açısı hatası, empedans ve kabul testi |
|---|---|---|---|
| Geçerli aralık: | 1A, 5A | Voltaj aralığı: | 100V,100/√3V |
| Vurgulamak: | LCD Dijital CT PT Test Cihazı,LCD CT PT Test Cihazı,LCD %2 ct ve pt testi |
||

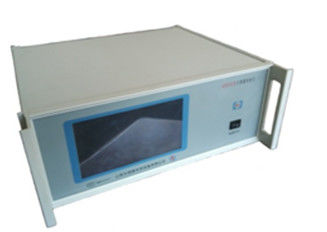

Dijital Trafo Test Cihazı HEW serisi CT PT Karşılaştırıcı
Teknik parametre
| Doğruluk sınıfı | 2 |
| Geçerli aralık | 5A, 1A |
| Voltaj aralığı | 100V,100/√3V |
| Yüzde Hatası | %1,5'ten az*FS |
| Temel Hata | |
| CT PT hatası ve empedansı ve kabulünü test ederken, hata aşağıdakilerin ötesine geçmeyecektir: |
ΔX=±(X*2%+Y*2%+Dx) ΔY=±(X*2%+Y*2%+Dy) ΔX: faz içi bileşenin temel hata sınır değeri ΔY: Dörtlü Bileşenin temel hata sınır değeri X: Eş fazlı bileşenin mutlak değeri göstergesi Y: Dörtlü Bileşenin mutlak değeri göstergesi Dx & Dy: Sıfır hata ve Niceleme Hatası CT ve PT'yi test ederken, Dx,Dy=1(veya 2)%*(CT ve PT'nin hata sınır değeri Z & Y, Dx,Dy= 3 basamak test edilirken |
Test Aralığı ve Çözünürlük
| CT PT Doğruluğu | Test aralığı | En Yüksek Çözünürlük | ||
| faz içi bileşen | Dörtlü Bileşen | faz içi bileşen | Dörtlü Bileşen | |
| 0.01 | ±0.4000 | ±13.752 | %0.0001 | 0,001' |
| 0.02 | ||||
| 0.05 | ||||
| 0.1 | ±4.000 | ±137,52 | %0,001 | 0,01' |
| 0,2 | ||||
| 0,5 | ||||
| 1.0 | ±40,00 | ±999,9 | %0.01 | 0.1' |
| Empedans Test Aralığı ve Çözünürlük | ||||
| Menzil | Test Aralığı (Ω) | Çözünürlük | ||
| 5A | ±1.000 | 0.0001 | ||
| 1 A | ±6000 | 0.0001 | ||
| Kabul Testi Aralığı ve Çözünürlük | ||||
| Menzil | Test Aralığı (mS) | Çözünürlük | ||
| 100V | ±9.9999 | 0.0001 | ||
| 57.7V | ±9.9999 | 0.0001 | ||
Özellikleri
Seçenek için tasarım
