Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Görüntüle: | LED | Standart CT Sınıfı: | 0.02 |
|---|---|---|---|
| Birincil akım: | 0.6-60A | Sekonder akım: | 1-50mA |
| çalışma aralığı: | %1-120 | Orantılı frekans: | 50/60 HZ |
| Çıkış akımı: | 5 - 100A | Değerlendirilmiş kapasite: | yaklaşık 500VA |
| Vurgulamak: | 0.02 Sınıf CT PT Test Ekipmanı,0.02 Sınıf 60A CT PT Test Ekipmanı,50HZ 0.02 Sınıf CT Test Kiti |
||
0.02 Sınıf 60A CT PT Test Ekipmanı Düşük Akım CT Test Sistemi

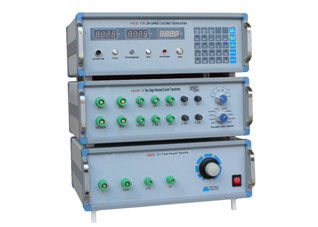

Sistem yapılandırması
Düşük Akım CT Test Cihazı
İki Aşamalı Standart Akım Trafosu
CT Testi Güç kaynağı
Teknik parametre
Düşük Akım CT Test Cihazı (Köprü)
| Görüntülemek: | LED |
| Öğeyi ölçün: | Düşük Akım CT'nin oran hataları ve Faz hataları |
| Anma akımı: | 1mA, 2mA, 5mA, 20mA, 50mA |
| çarpan: | 0,5, 1, 1,5, 2, 3 |
| Doğruluk sınıfı: | ±2% |
| Çalışma aralığı: | (%1-200).In |
| Sıklık: | 50/60Hz |
| Oran hata aralığı: | ±0.0001% ~ ±19.9%(Üç pozisyon: 1.999‰, 19.99‰, 199.9‰) |
| Minimum çözünürlük: 0.0001%. | |
| Faz hatası aralığı: | 0.01' ~ ±900'(üç konum: 9.00', 90.0', 900') |
| Minimum çözünürlük: 0.01' | |
| Alarm Fonksiyonu: | Polarite anormal veya oran tutarsız olduğunda sesli ve ışıklı alarm işlevi sağlanır. |
| Nesne CT için sağlanan yük: | 0Ω, 5Ω, 10Ω, 20Ω, 30Ω, 50Ω, 100Ω, 200Ω, 250Ω, 500Ω (COSφ=1.0) |
| Standart taraftaki giriş yükü: | 10Ω (COSφ=1.0) |
| İletişim arayüzü: | RS232 seri iletişim arayüzü sağlandı |
| Güç kaynağı: | AC 220V±%10 |
| Güç tüketimi: | < 20VA |
İki-Satge Standart Akım Trafosu
| Sıklık: | 50Hz/60Hz |
| Birincil Akım (A): | 0.6,1,1.5,2.5,3,4,5,6,7,5,8,10,15,20,30,50,60 |
| Sekonder Akım (mA): | 1, 1.5,2,2.5,3,10/3,4,5,20/3,7,5,8,10,15,50/3,20,25,30,100/3,50 |
| Anma Akımı Oranı: | Pri,Current ve Sec.Current'in keyfi kombinasyonu |
| Doğruluk sınıfı: | %0.02 |
| Çalışma Aralığı: | (%5-300).In |
| İkincil Yük: | 10Ω |
| Güç faktörü: | COSΦ = 1.0 |
| Voltaj seviyesi: | AC 600V |
| Yalıtım: | Hava |
| Operasyon durumu: | Sıcaklık: -5 ÖC ～ +40 ÖC |
| Bağıl Nem (RH): %85'e kadar (maks. %90) | |
| Boyut (mm) : | 460x380x160 |
| Ağırlık (kg ): | ～15kg |
CT Testi Güç Kaynağı
| Giriş gerilimi: | AC 220V±%10 50/60Hz |
| Çıkış Akımı: | AC 5A, 50A, 100A |
| Değerlendirilmiş kapasite: | ～500VA |
| Çıkış Voltajı: | Kaba ayar ve İnce ayar sağlandı |
| Ayar Modeli: | Manuel ayarlama |
Özellik
1) yüksek doğruluk ve kararlılık
2) düşük akım CT testi için özel olarak kullanılır
3) küçük boyut ve ağırlık, taşıma için uygun
4) çalışma modu: manuel
5) oran hatası testi, faz açısı testi, polarite testi
Köprü için isteğe bağlı tasarım
