Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Standart CT Sınıfı: | 0.05, 0.02....0.005 (isteğe bağlı) | Dijital Trafo Test Cihazı: | % 2 |
|---|---|---|---|
| Uygulama: | laboratuvar, CT PT üreticisi | Değerlendirilmiş kapasite: | 25KVA |
| Geçerli aralık: | 5-5000A | Derecelendirilmiş İkincil: | 1A, 5A |
| Vurgulamak: | 5000A CT PT Test Cihazı,35KV CT PT Test Cihazı,%0.02 akım trafosu analizörü |
||

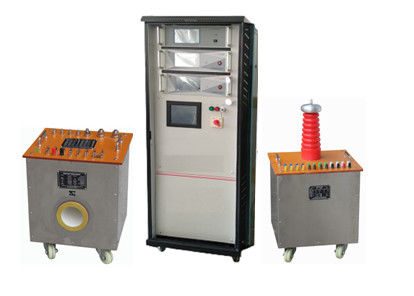

Kabin Tipi CT PT Test Tezgahı Sistemi MCHZDZ-3Z
Sistem yapılandırması
1) HZDT Tam otomatik Kabin tipi Kontrol Tezgahı
2) Dijital Trafo Test Cihazı
3) Akım Trafosu Yükü (5A/1A opsiyonel)
4) Standart Akım Trafosu (Akım Kaynaklı)
5) Gerilim Trafosu Yükü
6) Standart Gerilim Trafosu (Gerilim Kaynaklı)
7) Akım Trafosu Birincil Test Kablosu
8) CT ve PT İkincil Test Kablosu
9) PC Test yazılımı
Ana işlev
CT & PT'nin oran hatası ve faz açısı hata testi
Teknik Parametre ve Özellikler
HES-10 CT&PT Test Tezgahı
| Giriş gerilimi | AC 220+/-%10 50HZ+/-0.5hz |
| çıkış voltajı | AC 0-250V |
| Değerlendirilmiş kapasite | 25KVA |
| “Açık devre demanyetizasyonu”, “Kapalı devre demanyetizasyonu”, “Hata ölçümü” | |
| Aşırı akım koruması:> 100A | |
| FY akım trafosu yükü, FY gerilim trafosu yükü, HES-1C Dijital Transformatör Test Cihazı, Diğer Kontrol fonksiyonu vb. | |
Dijital Trafo Test Cihazı
| Voltaj aralığı | 150V, 100V, 100/√3V (özelleştirme mevcuttur) |
| Geçerli aralık | 5A, 5A(S), 1A, 0,5A |
| Doğruluk sınıfı | 2.0 |
| oran hatası | ±0,0001% ~ ±%19,99 |
| Faz hatası | ±0.01' ~ ±900' |
| İç direnç | 0.001Ω~ 19.99Ω.Minimum çözünürlük: 0.001Ω |
| giriş | 0,001 ms ~ 19.99 ms.Minimum çözünürlük:0,001 ms |
| Orantılı frekans | 50 veya 60HZ |
Akım jeneratörlü Standart Akım Trafosu
| Anma birincil akım (A) | 5-5000A |
| Anma ikincil akım | 5A veya 1A |
| Doğruluk sınıfı | %0,02, %0,05, %0,05S, %0,01, %0,005 (isteğe bağlı) |
| Anma ikincil yük | 0,2 ohm |
| Sıklık | 50HZ |
| Çalışma Aralığı | %1--%120 |
| Akım Kaynağının Kapasitesi | 25kVA veya daha fazla |
Tam otomatik Akım trafosu yük kutusu
| Anma akımı | 5A, 1A |
| Çalışma Aralığı | %1--%120 |
| Nominal yük (VA) | 2.5VA-60VA (özelleştirme mevcuttur) |
| Oran Frekans | 50Hz veya 60Hz |
| Doğruluk sınıfı | ±%3 |
| Güç faktörü | 0.8, 1.0 |
| Tam otomatik, aynı anda üç faz test edilebilir | |
Tam otomatik Voltaj trafosu yük kutusu
| anma gerilimi | 100V, 100/√3V veya daha fazla seçenek |
| Çalışma Aralığı | 20%--120% |
| Nominal yük | 1.25VA-80VA (özelleştirme mevcuttur) |
| Temel hata | ±%3 |
| Güç faktörü | 0.8, 1.0 |
| Orantılı frekans | 50Hz veya 60Hz |
Gerilim Jeneratörlü Standart Gerilim Trafosu
| Nominal birincil voltaj | 6kV,10kV,15kV,22kV,35kV veya daha fazla seçenek |
| Nominal ikincil voltaj | 100V,100/√3V,110V,110/√3V veya daha fazla seçenek |
| Doğruluk sınıfı | %0,05 veya daha yüksek doğruluk sınıfı |
| ikincil kapasite | 0,5VA veya daha fazla seçenek |
| Güç faktörü | cosΦ=1.0 |
| Güç frekansı | 50HZ |
| Çalışma voltajı aralığı | 20%--120% |
