Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Görüntüle: | Büyük LCD, dokunmatik ekran | Uygulama: | Laboratuvar ve şantiye |
|---|---|---|---|
| doğruluk: | 0.02 | Sıklık: | 40-70Hz |
| Faz açısı: | 0-360 derece. | Harmonik: | 2 ila 51 kez |
| Geçerli aralık: | 1mA-120A | Voltaj aralığı: | 1-576V |
| Vurgulamak: | 576V Enerji Ölçer Test Cihazları,576V 20VA Enerji Ölçer Test Cihazları,Büyük LCD 576V Referans Ölçer |
||

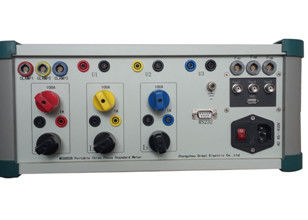

Taşınabilir Üç Fazlı Referans Standart Metre MCSB03B
1) Küçük boyut ve ağırlık
2) Laboratuarda veya şantiyede kullanılır
3) Şantiyede veya laboratuvarda standart metre ve kalibratör olarak çalışın
4) LCD ekran
5) Doğruluk sınıfı: 0,05 veya 0,02 (isteğe bağlı)
6) Ölçüm aralığı: 3*(1V-576V)/3*(1mA-120A)
7) Güç ve Enerji testi, Talep testi, CT yükü ve Oran Testi, PT yük testi, Çevirme testi
8) Dönüştürücü testi için DC ölçümü için isteğe bağlı
Teknik İndeks
| Şebeke Besleme Aralığı | 45-450V, 45-65Hz |
| Güç tüketimi | Maksimum 20VA |
| Harici güç kaynağının test sonucu üzerindeki etkisi | %10 değiştiğinde ≤0.005% |
| Çalışma sıcaklığı | -10 °C….+50°C |
| Sıcaklıkortak verimlilik |
≤0,0025%/ °C +10°C ila +40°C ≤0,0050%/°C -10°C ila +50°C |
| Frekans aralığı | 45…70Hz |
| Harici manyetizasyon alanından etki | ≤0.07 % /0.5mT |
| zaman tabanı | 1-99'lar |
| Şimdiki test | |
|
Doğrudan mod
Aralık:1mA-120A Ekran çözünürlüğü: 6 geçerli basamak Ölçüm hatası: ≤ ± 0.02% 10mA…120A ≤ %0,02 ila %0,05 1mA ila 10mA |
Kelepçe modu
Aralık:10A, 50A,100A,300A,500A,1000A, 3000A (isteğe bağlı) Ekran çözünürlüğü: 6 geçerli basamak Ölçüm hatası: ≤0.2% |
| Gerilim Testi | |
| Menzil | 1V….576V |
| Ekran çözünürlüğü | 6 geçerli basamak |
| Ölçüm hatası |
≤ ± %0,02 (30V…560V)
|
Yük Ölçümü |
|
| Voltaj aralığı | 0V…5V |
| Ekran aralığı | 0.000mv…5.000v |
| Ölçüm hatası | ≤ ± 1.0 % |
| Güç Ölçümü (aktif, reaktif, görünür) | |||
| Hata: ≤0.02% (40V~576V,10mA~120A,PF≥0.5, 2-21 Times Harmonik Dalga) | |||
| DC Ölçümü | |||
| Menzil | 0 ..…± 20 mA | 0V …± 10V | |
| hata | E < ± 1.0% | E < ± 1.0% | |
| Ekran aralığı | 0,00 mA…20,00 mA | 0.000V….10.000V | |
| Enerji Ölçüm Hatası | |||
|
Aktif ve görünür: %0,02 (doğrudan mod) ve %0,2 (kıskaç modu) Reaktif: %0.04 (doğrudan mod) & %0.4 (kelepçe modu) |
|||
| Güç faktörü ölçümü | |||
| Hata | E ≤ ± 0.0002 | ||
| Ekran aralığı | -1.000000….+ 1.00000 | ||
| Çözünürlük | 0.010 | ||
| Frekans Ölçümü | |||
| Hata | ±0.005%RD | ||
| Menzil | 40-70HZ | ||
| Ekran aralığı | 40.0000HZ ila 69.9990HZ | ||
| Harmonik içerik ölçümü | |||
| Zamanlar | 2 – 51 kez | ||
| Hata | ±%10RD±0.1% | ||
Özellikleri
1) Laboratuvarda standart bir sayaç olarak kullanılabilir;portatif referans ölçer olarak da kullanılabilir.
enerji sayacını test etmek için şantiye.
2) Çeşitli tek veya üç fazlı elektromekanik veya elektronik sayaçların, HT ve LT sayaçların hatalarını test edebilir.
3) Geniş LCD ekran ve parametreleri çalıştırmak ve ayarlamak için dokunmatik ekranlı
4) CT oranı ve yük testi, arama testi, talep testi ve PT yük testi yapabilir
5) CT/PT oranı, arama testi yaparken sayaç sabiti ile birden fazla olabilir
6) Dönüştürücü testi için DC ölçümü için isteğe bağlı..etc
7) Gerilim, akım, güç, gerilim asimetrisi ve akım genliğinin kararlılığını ölçebilir.
üç fazlı devreler, üç fazlı devrelerde gerilim ve akım dengesizliği, faz asimetrisi.
8) Darbelerin çıkış ve giriş için üç bağlantı noktası ile
9) Gerilim ve akımın harmoniklerini 2-51 kez analiz edebilir
10) Depolama fonksiyonu ile 500 adetten fazla test kaydı saklayabilir
11) Bilgisayar ile iletişim için RS232 ve USB portu ile
12) Vektör diyagramı, dalga formu, harmonik analiz, bozulma hesaplaması, frekans spektrumunu görüntüleyebilir,
harmoniğin genliği ve içeriği ve fazı
13) Test edebilir ve anında görüntüleyebilir:
Her fazın ve toplamın aktif, reaktif ve görünen enerjisi
Akım, gerilim, frekans, gerilim ve akım arasındaki faz açısı
Her fazın aktif gücü ve toplam (temel dalga+harmonik)
Her fazın reaktif gücü ve toplam
Her fazın ve toplamın görünen gücü
Her fazın ve toplamın güç faktörü
Faz sırası
Tarih ve saat
14) Aşırı gerilim, aşırı akım koruması ile
15) Ağırlık: yaklaşık 7.5kgs
Aksesuarlar
Gerilim ve Akım kablosu
iletişim kablosu
Güç kablosu
Kelepçe bir set (10A veya 100A), 300A, 500A, 1000A veya 3000A isteğe bağlı olabilir….
Optik sensör
Darbe kablosu
Testi tamamlamak için gerekli diğer aksesuarlar
