Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Voltaj aralığı: | 4*(0-120V) | Geçerli aralık: | 3*(0-40A) |
|---|---|---|---|
| Çıkış hassasiyeti: | % 0.5 | Görüntüle: | LCD |
| Vurgulamak: | 120V Koruma Rölesi Test Cihazı,40A Koruma Rölesi Test Cihazı,%0.2 koruma rölesi testi |
||

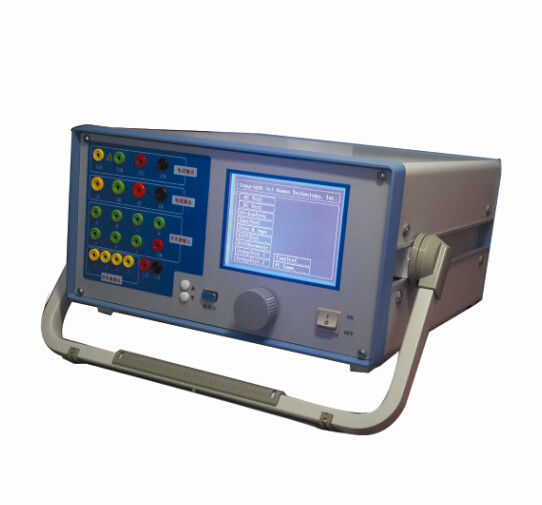

Koruma Rölesi Test Kiti MCRT40
Ana Fonksiyonlar
1) 4 Fazlı voltaj ve 3 Fazlı akım çıkışı ile çeşitli koruma rölelerini test edebilir
2) 4inci faz gerilimi Ux çok fonksiyonlu gerilimdir ve 4 çeşit 3U olarak ayarlanabilir0 veya test testi senkronize
voltaj veya herhangi bir voltaj değeri çıkışı.
3) Döndürme faresi ve geniş LCD ekran ile gösterimi ile kullanımı kolaydır.
4) Her türlü röle ve mikro bilgisayar korumasını test edebilir, ayrıca çeşitli karmaşık geçici durumları simüle edebilir,
Tüm grup testi yapmak için kalıcı ve dönüştürücü hata
5) Harici PC ile çalıştırılabilir, her türlü nesneyi yazılımla test edebilir, ayrıca vektör diyagramını görüntüleyebilir ve
hata dalga formu, daha sonra test kayıtlarını kaydedebilir ve yazdırabilir.
6) Güçlü yazılım işlevi: üç fazlı diferansiyel testi gibi çeşitli karmaşık testleri bitirebilir,
hat koruması yeniden kapama testi vb… ve çeşitli koruma nominal değerlerini test edebilir ve tarayabilir, ayrıca
arıza çalma ve gerçek zamanlı olarak test kayıtlarını kaydedin, vektör diyagramını görüntüleyin ve ardından yazdırın.
7) Anahtar sinyali:
7 devre kontak girişi ve 2 çift boş kontak çıkışı.Ayrıca bu fonksiyon genişletilebilir
8) Net ekranlı geniş ekran LCD ekran (320*240).
9) İçinde çeşitli korumalar, ayrıca kendi kendine teşhis ve kilitleme işlevi ile.
10) Bağımsız özel DC güç kaynağı çıkışı ile 110V ve 220V özel kullanımlı ayarlanabilir DC kaynak çıkışı.
Teknik İndeks
| AC akım kaynağı | |
| Çıkış doğruluğu | %0.5 |
| Çıktı aralığı | 3*(0-40A);0-120A (paralel olarak üç faz) |
| 10A uzun süre çalışabilen faz akımı | |
| Faz akımının maksimum çıkış gücü: 420VA | |
| Paralel olarak üç fazlı akımın maksimum çıkış gücü: 900VA | |
| İzin verilen çalışma süresi (maksimum çıkış elde etmek için paralel üç fazlı akım olduğunda): 10s | |
| Frekans (temel dalga) aralığı | 20-1000Hz |
| harmonik zamanlar | 1-20 kez |
| DC akım kaynağı | |
| Çıkış doğruluğu | %0.5 |
| Akım çıkışı | faz başına 0-+/-10A;0-+/-30A (üç faz paralel) |
| Maksimum yük voltajı çıkışı | 20V |
| Çıkış doğruluğu | %0.5 |
| Faz voltajı çıkışı | 4*(0-120V) |
| Hat voltajı çıkışı | 0-240V |
| Faz gerilimi/hat gerilimi çıkış gücü | 80VA/100VA |
| Frekans (temel dalga) aralığı | 20-1000H |
| harmonikler | 1-20 kez |
| DC voltaj kaynağı | |
| Çıkış doğruluğu | %0.5 |
| Faz voltajı çıkış genliği | 0-+/-160V |
| Hat voltajı çıkış genliği | 0-+/-320V |
| Faz gerilimi/hat gerilimi çıkış gücü | 70VA/140VA |
| Boyut | 400*300*180mm |
| Ağırlık | yaklaşık 20kg |
| Güç kaynağı | AC 220V±10%,50~60Hz |
| Ortam sıcaklığı | -10℃ ～ +50℃ |
Anahtar sinyali ve zaman ölçümü
| Anahtar sinyali girişi |
7 devre |
Boşta kontak: 1～20mA,24V Potansiyel kontak erişimi: “0”:0～ +6V； “1”:+11 V～ +250V |
| Sinyal çıkışını değiştir | 2 çift | DC:220V／0.2A；AC:220V／0.5A |
| Zaman ölçüsü |
Test aralığı: 0.1ms ～ 9999s, doğruluk 0.1mS Ölçüm aralığı: 0.1ms ～ 9999s Ölçüm doğruluğu: 0.1mS |
|
