Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Uygulama alanı: | Laboratuvar, Enerji Şirketi, Sayaç Üreticisi | Test işlevi: | Temel Hata, Testi Başlat, Sürünme Testi.... |
|---|---|---|---|
| Sayaç tipi: | Elektro-mekanik, Elektronik, Yakın Bağlantı | Doğruluk sınıfı: | 0.02, 0.05, 0.1 |
| Voltaj aralığı: | 1-450V | Geçerli aralık: | 1mA-120A |
| Çıkış kararlılığı: | % 0,05,% 0,02 | Çarpıtma: | % 0,5'ten az |
| Vurgulamak: | 0.02 Sınıfı 450V Enerji Sayacı Test Cihazı,0.02 Sınıfı Enerji Sayacı Test Cihazı,450V PWM Elektrik Sayacı Test Cihazı |
||
Tek & Üç faz Metre Test Tezgahı MCTB20B
Teknik parametreler
| Doğruluk sınıfı | 0.05, 0.1 (isteğe bağlı) |
| Çıkış Voltajı | |
| Aralık | 3*(1-450V) (PN) |
| çözüm | %0.01 |
| THD | <0.5% |
| Doğruluk ve Kararlılık | %0.05 veya %0.02 |
| Kapasite | ≥ 800VA/faz (20 pozisyon) |
| Akım çıkışı | |
| Aralık | 3* (1mA~ 120A), maksimum 200A olabilir |
| çözüm | %0.01 |
| Çarpıtma | <0.5% |
| Doğruluk ve Kararlılık | %0.05 veya %0.02 |
| Kapasite | ≥ 2500VA/faz (20 pozisyon) |
| Faz açısı | |
| Ayar aralığı | 0° ~ 360° |
| çözüm | 0,01° |
| Sıklık | |
| Aralık | 45-65HZ |
| çözüm | 0.01HZ |
| Diğer parametreler | |
| Her faz geriliminin farklı değeri ve ortalama değeri | <0.5% |
| Her faz akımının farklı değeri ve ortalama değeri | <%1 |
| zaman tabanı | 1 ~ 9999s |
| Gerilim devresi ile Akım devresi arasındaki yalıtım, Devreler ile Toprak arasındaki yalıtım | ≥ 5MΩ |
| Güç kaynağı | 220V veya 3×240V/415V±%10, 50/60Hz±%10 |
| Çevre koşulları | 50C ~ 400C / %90'a kadar RH |
Özellikleri
1) PWM (Darbe genişlik modülasyonu) teknolojisi
2) Modüler tasarım, müşteri dostu donanım ve yazılım üzerinde özelleştirilmiş konfigürasyonlara izin verir
3) Isınma, sürünme testi, başlangıç testi, temel hatalar, standart sapma vb. tüm temel testleri gerçekleştirin.
4) KWH değeri ile darbe sayma ve zamanlama tabanı ile arama testi yapın
5) Test modu: Tam otomatik veya manuel kontrol dokunmatik ekran (MCU) ile manuel çalışma
6) Her türlü tek fazlı ve üç fazlı mekanik sayaçları, elektronik sayaçları, CT/PT'yi test edebilme
işletilen sayaç, akıllı sayaç, kapalı bağlantılı sayaç vb.
7) Her sayaç pozisyonunda reset butonları ile hata hesaplama ekranı
8) Üç fazlı sayaçtan uygun geçiş için esnek Hızlı bağlantı cihazı (QCD)
tek fazlı metreye
9) Rotasyon diski için siyah işaret arama ve yakalama
10) Aynı anda farklı sabitlerle mekanik veya elektronik sayaçları kalibre edebilme
11) Veri analizi, dalga biçimi oynatma ve ayrıntılı rapor dışa aktarma için güçlü PC yazılımı
12) Evrensel barkod girişi ve kendinden tanımlı barkodu destekler
13) Güncellenebilir yazılımla kalibrasyon için akıllı çözümler
14) Daha sonra devam eden kalibrasyon için verilerin geçici olarak saklanması
15) Test Kayıtları, MDB formatında veya diğer gerekli formatta veritabanına kaydedilir.
16) Gerilim, her fazın akımı, faz/faz farkı gibi parametreleri kalibre edin,
her fazın aktif/reaktif/görünür gücü, toplam aktif/reaktif/görünür güç, toplam güç faktörü,
vektör grafiğinin gerçek zamanlı gösterimi ile frekans vb.
17) Harmonik testi 2-40 kez ve harmonik analizi/gösterimi
18) Sayaç cinsinden kaydedilen görünür maksimum talebi test etme ve kayıt testini gerçekleştirme olanakları ile
(müşteri bu işlev için sayaç iletişim protokolü sağlamalıdır)
19) Tüm fazların gücü, toplam güç kararlılığı, 3 fazlı gerilim ve akımın simetrisi için kendi kendini test etme fonksiyonu
20) PC yazılımı (RS232 ile iletişim) MIS net arayüz bağlantı işlevini gerçekleştirebilir,
gerekirse gelecekte yükseltme
21) Koruma: akım açık devre, voltaj kısa devre ve arızalar, Otomatik koruma ve otomatik geri yükleme
22) Güç kaynağındaki Başlat ve Durdur düğmesi
23) Güç kaynağının üstüne monte edilmiş alarm ışıkları
24) Her fazın gerilim ve akımının, faz açısının bağımsız set ve çıkışı olabilir
MTB İçeriği:
1) Üç Fazlı Referans Standart Metre
2) Üç Fazlı Güç Kaynağı
3) Sayaç Montaj Rafları
4) MCU (manuel kontrol ünitesi, dokunmatik ekran çalışması)
5) Tarama Kafaları
6) Hata İşleme & Hesaplama & Gösterge Sistemi
7) PC yazılımı, PC, yazıcı vb.
Teknik özellikler
üç PhAse Güç Kaynağı
|
Voltaj Kaynak Çıkış Aralıkları: 3 x (0-380V) PN Çözünürlük: %0.01 Bozulma: ≤ 0,5% Çıkış Kararlılığı: ≤0.05% /3dakika Çıkış gücü: faz başına 800VA'dan fazla Genlik ayar doğruluğu: %0,05 |
Akım kaynağı: Çıkış aralığı: 3 x (1mA ~ 120A) Çözünürlük: %0.01 Bozulma: ≤ 0,5% Çıkış Kararlılığı: %0,05/3 dakika Kapasite: faz başına 2800VA'dan fazla Genlik ayar doğruluğu: %0,05 |
|
|
Çıkış Fazı açısı: Ayar aralığı: 0° ~ 360° Çözünürlük: 0.01° Ayar doğruluğu: 0.05 ° |
Çıkış frekansı Ayar aralığı: 45Hz ~ 65Hz Çözünürlük: 0.01Hz
|
|
Diğer Özellikleri
1) Voltaj devresinde kısa devre ve aşırı yük koruması ile
2) Akım devresinde açık devre ve aşırı yük koruması ile
3) Anormallik durumunda çalışma aralıklarını ve yük noktalarını ve arıza göstergesini gösteren ekranlı
4) Tedarik AÇMA/KAPAMA akım ve gerilim devresi ile
5) Gerilim/akım kaynağı dahil tüm parçalar ve kapalı kabine monte edilmiş referans standart metre
6) Isı tahliyesi için havalandırma ve soğutma fanı ile
7) Koruma için ön ve arka yan kapılardaki kilitler
8) Dokunmatik ekranı ve standart sayaç ekranını görmek için cam pencereli ön kapı
9) Zaman tabanı: 1 ~ 9999s
10) Gerilim devresi ile Akım devresi arasındaki yalıtım, Devreler ile Toprak arasındaki yalıtım: ≥ 5MΩ
11) Güç kaynağı: 240V veya 3×240V/415V±%10, 50/60Hz±%10
12) Ortam koşulları: Sıcaklık 50C ~ 400C
13) Bağıl nem: %90'a kadar
üç Phase Referans Metre
1. Doğruluk sınıfı: 0,05 veya 0,02
2. Ölçüm aralıkları & doğruluk
| parametreler | Ölçüm aralığı | çözüm | doğruluk |
| Gerilim faz-nötr | 1V ~ 576V | 6 geçerli basamak | %0,05 veya %0,02 (10-576V) |
| mevcut | 3 x (1mA ~ 120A) |
6 geçerli basamak |
%0.05 veya %0.02(10mA-120A) |
| Aktif ve Görünür Güç / Enerji | 40V ~ 576V / 10mA ~ 120A | 6 geçerli basamak | %0.05 veya %0.02 |
| Reaktif Güç / Enerji | 40V ~ 576V / 10mA ~ 120A | 6 geçerli basamak | %0,1 veya %0,05 |
| Güç faktörü (PF) | -1.0 ~ +1.0 | 6 geçerli basamak | ±0.0005 |
| Faz açısı | 0º ~ 360º | 6 geçerli basamak | 0.02º (10-576V,10mA-120A, sinüs dalgası) |
| Sıklık | 40Hz ~ 70Hz | 6 geçerli basamak | %0,005 |
3. Darbe çıkışı
Enerji darbe çıkışı
Darbe frekansı: FH=CH.P/3600(HZ);FL=FH/10000(HZ)
Çıkış seviyesi: TTL
Sabit Tablosu (her iç voltaj/akım aralığı için)
| 100A | 50A | 25A | 10 A | 5A | 2.5A | |
| 480V | 4x105 | 8x105 | 1,6x106 | 4x106 | 8x106 | 1,6x107 |
| 240V | 8x105 | 1,6x106 | 3.2x106 | 8x106 | 1,6x107 | 3.2x107 |
| 120V | 1,6x106 | 3.2x106 | 6.4x106 | 1,6x107 | 3.2x107 | 6.4x107 |
| 60V | 3.2x 106 | 6.4x106 | 1.28x107 | 3.2x107 | 6.4x107 | 1.28x108 |
| 1 A | 0,5A | 0.25A | 0.1A | 0.05A | 0.025A | |
| 480V | 4x107 | 8x107 | 1,6x108 | 4x108 | 8x108 | 1,6x109 |
| 240V | 8x107 | 1,6x108 | 3.2x108 | 8x108 | 1,6x109 | 3.2x109 |
| 120V | 1,6x108 | 3.2x108 | 6.4x108 | 1,6x109 | 3.2x109 | 6.4x109 |
| 60V | 3.2x108 | 6.4x108 | 1.28x109 | 3.2x109 | 6.4x109 | 1.28x1010 |
4. Ekran (6 basamak): gerilim, akım, aktif/reaktif/görünür güç, güç faktörü, faz açısı, frekans,
dalga formu, vektör diyagramı, harmonik analiz…vb
5. Arayüz: RS-232 ve/veya RS-485
6. Güç Kaynağı:240V±15%, 50Hz/60HZ±5%, güç Tüketimi: ~ 20VA
7. Çalışma Ortamı
Sıcaklık: 50 C ~ 400 C; Bağıl Nem: ≤ %90 Aşındırıcı olmayan gazlar
8.Ağırlık: ~ 7.5kg
Sayaç Rafı Yapılandırmalar

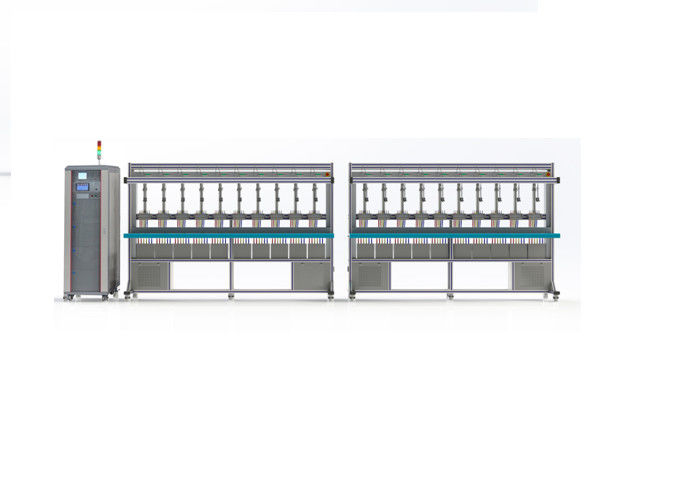

Üç Fazlı Test Rafları (20 pozisyon, iki raf, bir sıra)
Üç Fazlı Test Rafı
Pozisyon sayısı: 20 (6, 8,10, 12, 16, 32, 40 opsiyonel olarak da mevcuttur)
İki acil durdurma anahtarı
Her konum şunlardan oluşur: 1 QCD 6 pim + 1 tarama kafası + 1 metrelik montaj
+ 1 RS/232/485+1 optik prob (DLMS sayaç okuma)+ haberleşme portu + 1 hata göstergesi (4,5 dijit)
+1 BNC darbe portu + 1 RESET düğmesi + 1 Voltaj kablosu seti+1 ICT
Standart sayacın daha yüksek seviye standarda göre kalibre edilmesi için hüküm
Bir seri sunucu
İzole Akım Trafosu (BİT) spesifikasyonu:
Doğruluk sınıfı: %0.01 (0.5C-1-0.5L)
Akım Oranı: 1:1 (1mA-120A)
Akım çıkışı: 3*(0.001-120)A (hem birincil hem de ikincil)
