Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Sınıf: | 0.05 | Geçerli aralık: | 3150A'ya kadar veya daha fazla (isteğe bağlı) |
|---|---|---|---|
| Voltaj aralığı: | 35kv'ye kadar | Operasyon modu: | PC yazılımı tarafından otomatik olarak |
| Çalışma aralığı: | %1-120 | Orantılı frekans: | 50/60 HZ |
| Test tezgahı nominal kapasitesi: | 10KVA | Standart CT doğruluğu: | %0,05 veya daha iyisi |
| Vurgulamak: | 35KV %0.05 CT PT Test Cihazı,35KV CT PT Test Cihazı,60HZ 35KV enstrüman trafosu test seti |
||
%0.05 Standart Tezgah Tipi CT PT Test Cihazları Test Tezgahı HES-10

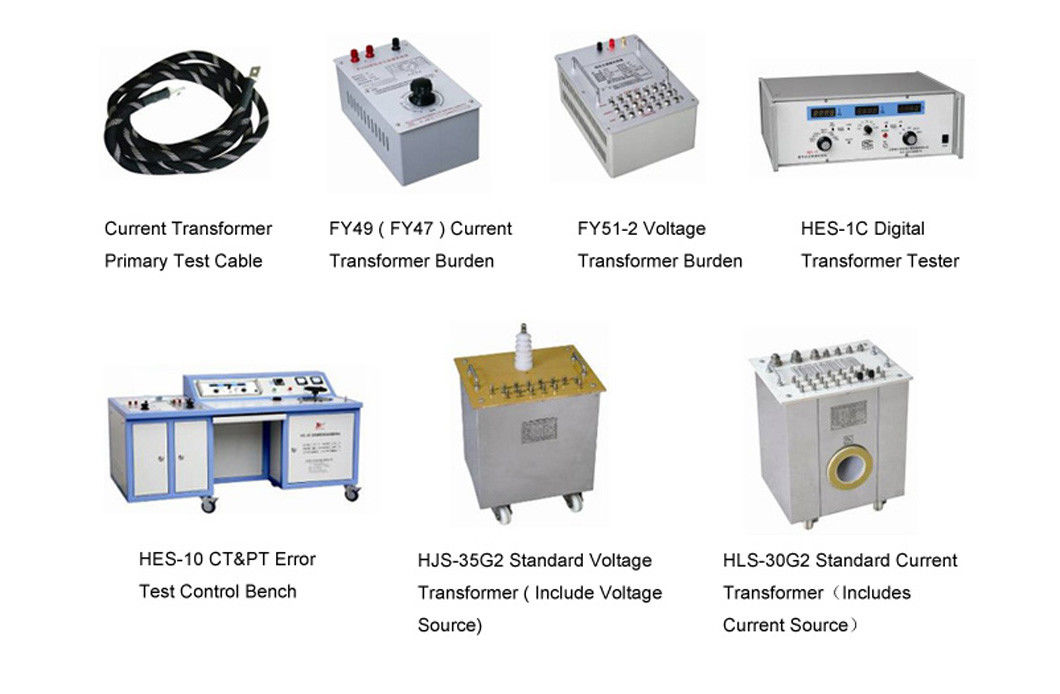

Sistem yapılandırması:
1) HES-10 CT&PT Test Tezgahı
2) HES-1C Dijital Trafo Test Cihazı
3) FY49 Akım Trafo Yükü (5A/1A isteğe bağlı)
4) HLS-30G2 Standart Akım Trafosu (Akım Kaynaklı)
5) FY95 Gerilim Trafosu Yükü (100V,100/√3V veya diğer oran gereksinimleri mevcuttur)
6) HJS-35G2 Standart Gerilim Trafosu (Gerilim Kaynaklı)
7) Akım Trafosu Birincil Test Kablosu
8) CT ve PT İkincil Test Kablosu
9) PC Test yazılımı
Ana işlev
CT & PT'nin oran hatası ve faz açısı hata testi
Teknik Parametre ve Özellikler
HES-10 CT&PT Test Tezgahı
| Giriş gerilimi | AC 220+/-%10 50HZ, Tek Fazlı |
| çıkış voltajı | AC 0-250V |
| Değerlendirilmiş kapasite | 10KVA |
| Ayar yöntemi | Manuel, kaba ve ince ayar |
| “Açık devre demanyetizasyonu”, “Kapalı devre demanyetizasyonu”, “Hata ölçümü” | |
| Aşırı akım koruması | |
| Ekipman Kurulum ve yerleştirilebilir: FY akım trafosu yükü, FY gerilim trafosu yükü, HES-1C Dijital Transformatör Test Cihazı, Diğer Kontrol fonksiyonu vb. | |
HES-1C Dijital Trafo Test Cihazı
| Anma akımı ve voltajı | 5A, 1A, 110V, 110/√3V, 100/√3V, 100/3V vb. |
| Ölçüm aralığı | |
| oran hatası | ±%0,0001 ~ ±%19,99(üç konum: %0,999, %1,999, %19.99).Minimum çözünürlük: 0.0001%. |
| Faz hatası | ±0.01' ~ ±900'(üç konum: 9.00',90.0',900').Minimum çözünürlük: 0.01' |
| İç direnç | 0.001Ω~ 19.99Ω.Minimum çözünürlük: 0.001Ω |
| giriş | 0,001 ms ~ 19.99 ms.Minimum çözünürlük:0,001 ms |
| Güç tüketimi | < 20VA |
| Orantılı frekans | 50 veya 60HZ |
HLS-30G2 Akım Jeneratörlü Standart Akım Trafosu
| Nominal Primer Akım (A) | 5, 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 120, 150, 160, 200, 250,300, 315, 400, 500, 600, 630, 750, 800, 1000, 1200, 1250, 1500, 1600, 2000, 2500, 3000, 3150.... veya Daha Fazlası (isteğe bağlı) |
| Anma Sekonder Akım | 5A, 1A |
| Doğruluk sınıfı | %0,05 veya daha yüksek |
| Anma ikincil yük | 0,2 ohm |
| Sıklık | 50HZ |
| Çalışma Aralığı | %1 - %120 |
| Akım kaynağı Kapasite | 10kVA veya daha fazla |
FY49 akım trafosu yükü
| Anma akımı | 5A veya 1A (isteğe bağlı) |
| Çalışma Aralığı | %1--%120 |
| Nominal yük (VA) |
CosФ = 0,8: 2,5, 3,75, 5, 6,25, 7,5, 10, 12,5, 15, 20, 25, 30, 40, 50, 60 VA veya daha fazla seçenek CosФ = 1.0: 2.5, 3.75, 5, 6.25, 7.5, 10 VA veya daha fazla seçenek |
| Oran Frekans | 50Hz |
| Doğruluk sınıfı | ±%3 |
FY95 Gerilim trafosu yükü
| anma gerilimi | 100V, 100/√3V veya daha fazla seçenek |
| Çalışma Aralığı | 20%--120% |
| Nominal yük | 1.25VA, 2.5VA, 5VA, 10VA,20VA, 40VA, 80VA (Toplam yük:158.75 VA) veya daha fazla seçenek |
| Temel hata | ±%3 |
| Güç faktörü | COSФ=0.8 |
| Orantılı frekans | 50Hz |
HJS-35G3 Gerilim Jeneratörlü Standart Gerilim Trafosu
| Nominal birincil voltaj | 6kV,10kV,15kV,22kV,35kV veya daha fazla seçenek |
| Nominal ikincil voltaj | 100V,100/√3V,110V,110/√3V veya daha fazla seçenek |
| Doğruluk sınıfı | %0,05 veya daha yüksek doğruluk sınıfı |
| ikincil kapasite | 0,5VA veya daha fazla seçenek |
| Güç faktörü | cosΦ=1.0 |
| Güç frekansı | 50HZ |
| Çalışma voltajı aralığı | 20%--120% |
| Akım trafosu birincil test kablosu |
2000A x 3m x 1 takım,1000A x 5m x 1 takım 500A x 1.5mx 2set,250A x 1.5mx 2set,100A x 1.5mx 2set |
| CT PT ikincil test kablosu | Sağlanan |
