Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Cihaz akış aralığı: | 0.06 m3/sa~40m3/sa | toplam belirsizlik: | ≤0.5% , k=2 |
|---|---|---|---|
| Mutlak basınç sensörünün test aralığı: | 0～120kPa, Doğruluk ≤0.075% | Ortam sıcaklığı: | (20 ± 5) ℃ |
| Bağıl nem: | (45~75)%RH | sıcaklık sensörü test aralığı: | (0-50)℃ |
| doğruluk: | ≤ ± 0.2 ℃ | nem sensörü test aralığı: | %0~100BN |
| Vurgulamak: | 6m3/h Gaz Sayacı Test Tezgahı,%0.5 Gaz Sayacı Test Tezgahı,ticari gaz sayacı testi |
||

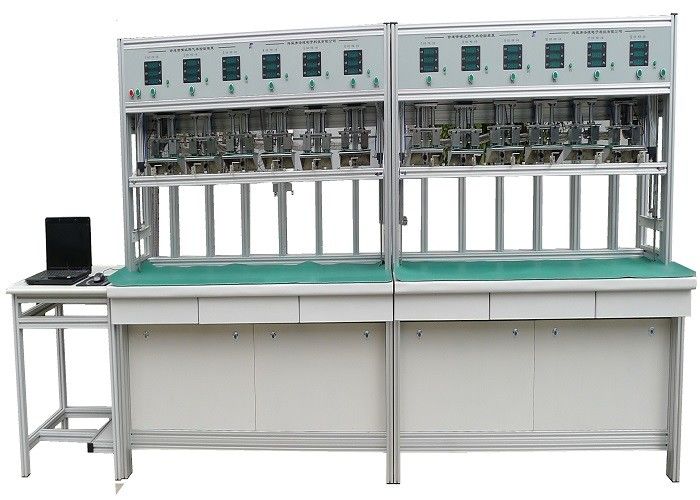

0.016 m3/h～6 m3/h Gaz Sayacı Test Tezgahı (ticari gaz sayacı)
Teknik teklif
Özellik
0.016 m3/h～6 m3/h Gaz Sayacı Test Tezgahı(ticari gaz sayacı)

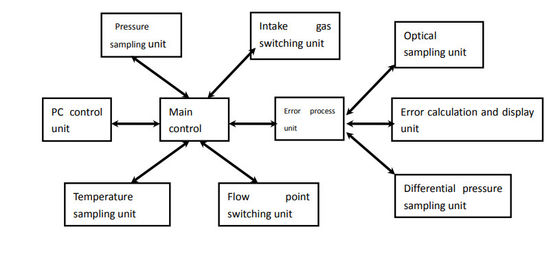

Gaz Test tezgahı konfigürasyon ünitesi ve çalışma prensibi
Gaz Test tezgahı, sıkıştırma gazı kaynağı, vakum darbesi, kontrol gazı devresi, test borusu sistemi, VSBA Sonic nozul, cihaz çalıştırma kontrol sistemi, hata çalıştırma sistemi, çalışma platformu ve PC vb.
Test boru hattında vakum pompalama ile gaz akışı.Gaz oluğu sonik nozul kritik akış durumuna ulaştığında, test edilen sayaç ve nozul aracılığıyla gazın kalitesi ve akışı aynı kalır.Kontrol ve çalıştırma kısmı elektrikle çalışır.Esas olarak hata örnekleme hesaplama CPU'su, CPU ve PC çalıştıran cihazdan oluşur.
0.016 m3/h～6 m3/h Gaz Sayacı Test Tezgahı(ticari gaz sayacı)
Ana teknik indeks ve 12 konumlu Sonic nozul performansı
Sonic nozul gaz akışı doğrulama cihazının (ticari gaz sayacı) ana teknik indeksi ve performansı
| Cihaz akış aralığı | 0.06 m3/sa~40m3/sa |
| toplam belirsizlik | ≤0.5% , k=2 |
| Negatif baskı | |
| Mutlak basınç sensörünün test aralığı | 0～120kPa, Doğruluk ≤0.075% |
| Çalışma koşulu | |
| ortam sıcaklığı | (20±5)℃ |
| bağıl nem | (45~75)%RH |
| sıcaklık sensörü test aralığı | (0-50)℃ |
| doğruluk | ≤±0.2℃ |
| nem sensörü test aralığı | %0~100BN |
| Gaz sayacı Spec | G6~G25 |
| Kurulum yöntemi | pnömatik yöntemle klips ölçer, seri test için 1-2 nos metre (diyafram ölçer) test edin.2 konum için G10'a kadar, G25 veya daha büyük tek konumludur. Hacimsel yapıya göre klip ölçer yalnızca DN25, DN40 metre akış ölçeri destekler.Başka bir çap akış göstergesi ise, diğer nozulla eşleşecektir. |
| Örnekleme yöntemi | otomatik veya manuel okuma girişi toplama, verileri otomatik olarak işleme, kayıt kaydetme, sertifika ve test raporu yazdırma, veri sorgulama |
| Mikro diferansiyel basınç sensörü test aralığı | 0～1000Pa,doğruluk≤%0,5 |
| Zaman kaydının XO frekans doğruluğu | ＜10-4,günlük stabilite＜10-5.Akış noktası:0,06m3/sa,0,1 m3/sa,0,25 m3/sa ,0,4 m3/sa ,1 m3/sa,2 m3/sa,4 m3/sa ,8 m3/sa,16m3/sa,32 m3/sa,akış noktası sapması≤5% |
| Güç kaynağı | AC 3*380V±20V ,50Hz |

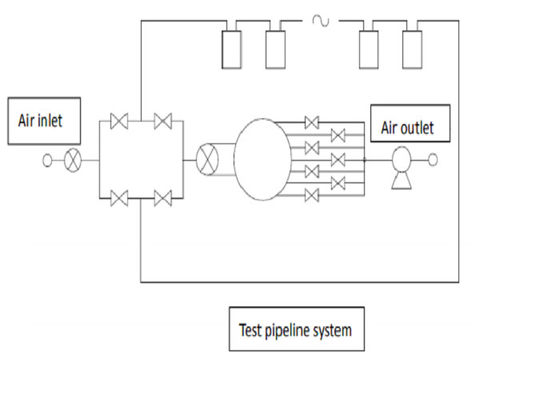

Aşağıdaki resimdeki gibi boru hattı sistemini test edin:
