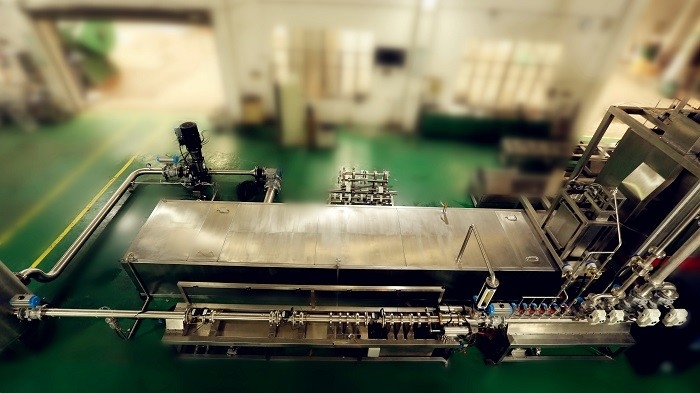

0.2 Sınıfı Otomatik Su Sayacı Test Tezgahı 10 Metre Pozisyonları

3metre seri bağlantı yarı otomatik su sayacı test tezgahı

1.main teknik indeks

1.1 doğruluk : 0.2 sınıf

1.2 su sayacı çapı ve numarası (tek satır)

￠15×6,￠20×5,￠25×4,￠40×3,￠50×3

1.3 su besleme basıncı :0.3~0.5MPa；çıkış basıncı≥30kPa

1.4 akış aralığı: 4L/sa~40m³/H

1.5 anlık akış ölçer özelliği:

DN15 (cam rotametre) 4~125L/h

DN25 (cam rotametre) 120~1400L/h

DN50(cam rotametre) 1.4~9m3/h

1.6.Damar hacmini ölçün: (10L-20L 100L-500L)

1.7.kelepçe gerdirme mesafesi: (≥80mm(pnömatik))

1.8.düz boru uzunluğu: (seri bağlantı 2D)

1.9.Damar kalınlığını ölçün: 10L-20L≥1.5mm 100L-500L ≥3mm

1.10.iş platformu kalınlığı: ≥3mm

1.11.Gemi platformu kalınlığını ölçün: ≥3mm

1.12.boru kalınlığı: ≥3.5mm

1.13. dayanım basıncı testi: 0—2.0MPa

1.14.Vana özellikleri: bakır

1.15.malzeme 304

2,mtutturmak0,5m³girdap sabitleyici teknik indeksi

2.1.hacim: 0.3m3；

2.2.çalışma basıncı :0.3- 0.4MPa, test basıncı: >0.6MPa,；

2.3.paslanmaz malzeme: kalınlık: 3mm

3,Water tankı (seçenek)

3.1.hacim: 2m3

3.2.paslanmaz malzeme: kalınlık≥1.5mm

4, water pompası (seçenek)

4.1 Model:KQL80/200-7.5/2 1Hayır Q=43.5m3/h;H=38m;N=7.5kw

1. Pompayı açın

2. METRE'yi doğrulanmış konumda teste tabi tutun

3. Borudaki havayı boşaltmak için tüm 1,2,3,4,5,6 vanalarını açın

4. 3, 4, 5 ve 6 numaralı vanaları kapatın

5. Test ölçerin başlangıç ​​değeri v1'i okuyun

6. Akış noktasına göre 3,4,5,6 vanalarından birini manuel olarak açın ve ilgili akış noktasına ayarlayın

7. Akışın sayacın konumuna ulaşmasını bekleyin.Örneğin, Q1'i doğrularken valf 3'ü açın ve ardından hacmin 10L'ye ulaşmasını bekleyin. Ve kontrol edilen tablonun son V2 değerini okuyun.

8. Standart göstergedeki Vi değerini okuyun

9. Hesaplama hatası
