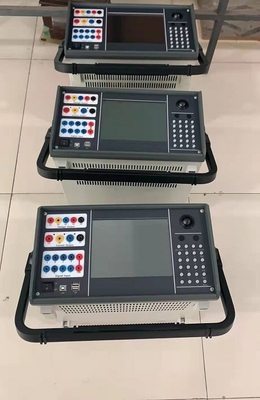

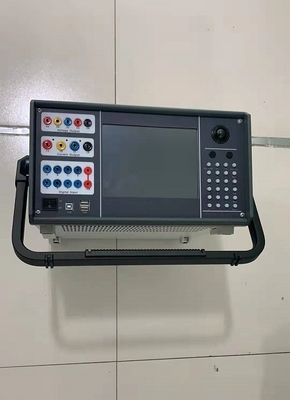

0.5 sınıfı dahili PC Dört Fazlı Üç Fazlı Koruma Rölesi Test Cihazları LCD Ekran

4 Fazlı voltaj ve 3 Fazlı akım çıkışı Arıza Oynatma ile Koruma Rölesi Test Cihazı

Ana Testi4 Faz gerilim & 3 Faz akım çıkışı,

1.AC TESTİ

2.DC TESTİ

3.Harmonik Süperpozisyon Testi

4.Yüksek-Düşük Frekans Testi

5.Güç Yönü ve Empedans Testi

6.Senkronizasyon Testi

7.Tam Grup Testi

8.Mesafe ve Sıfır Sıra Koruması

9. Empedansın Karakteristikleri

10.Diferansiyel Koruma

11. Diferansiyel Harmonik

12.6-35 KV Mikrobilgisayarın Kapsamlı Hat Koruma Testi

13. Arıza İnceleme

Teknik Endeksi4 Faz gerilim & 3 Faz akım çıkışı,

Anahtar sinyali ve zaman ölçümü

Dijital Sinyal İşlemci Mikrobilgisayar

Yüksek hızlı dijital kontrol işlemcisi, test cihazının çıkış çekirdeği olarak kabul edilir.Yazılımda, her fazın isteğe bağlı yüksek doğrulukta dalga biçimlerinin üretilebildiği 32 bit çift duyarlıklı aritmetik kullanılır.Bütünleştirici yapı benimsendiğinden, test cihazının yapısı kompakt bir şekilde döşenmiştir. Testi kullanırken uzun veri iletişim hattı ve dar frekans bandı nedeniyle daha az dalga biçimi çıkışı noktası sorununun üstesinden gelen sıkı yapı ile veri iletim mesafesi kısadır. Kontrolör doğrudan PC tarafından kontrol edilir.

Gerilim ve Akım Yükseltici

Faz akımı ve voltajı için, akım ve voltaj kaynağının, kare dalga gibi her türlü frekans bileşeni dahil olmak üzere DC dalga biçiminden her türlü dalga biçimini doğrudan dalga biçimlerine çıkarmasını sağlamak için yüksek performanslı doğrusal amplifikatör çıkış modunu benimsemeye devam ediyoruz. , birleşik dalga biçimi, her bir düzen harmoniği, arıza geçici dalga biçimi vb. ile örtüşür. Ek olarak, çıkış dalga biçimi, komşu ekipmanlarla yüksek frekanslı yayılan parazit olmadan açık ve pürüzsüzdür.Kısa devre arızası durumunda her türlü akım ve gerilim karakteristiğini iyi bir şekilde simüle edebilir.

Güç amplifikatörü devresi için, güç çıkışı olarak yüksek güçlü ve hi-fi modül stiline sahip ithal güç parçalarını benimsiyoruz, özenle ve makul bir şekilde yerleştirilmiş ısı dağılımı yapısıyla birleşiyoruz, yeterince büyük güç yedekliliği ve termal kapasiteye sahip.Güç amplifikatörü devresi aşırı ısınma, taşma, aşırı gerilim ve kısa devre korumalarına sahiptir.Akım devresinde taşma ve voltaj devresinde aşırı yük veya kısa devre oluştuğunda, çıkış gücünü otomatik olarak sınırlandırır, tüm güç amplifikatörü devresini kapatır ve alarm sinyali verir. Güç amplifikatörünün uzun süre aşırı ısınmasını önlemek için büyük akım altında çalışma süresi, bu test cihazında büyük akım altında bir yazılım zaman sonlandırma sistemi ayarlanmıştır.Çıkış 10A veya daha düşük olduğunda uzun süre çalışabilir.Akım 10A üzerinde olduğunda, test cihazı yazılım zaman sonlandırma sırasını başlatacaktır.Süre dolduğunda, yazılım otomatik olarak güç çıkışını yasaklayacak ve alarm sinyali verecektir.Çıkış akımı ne kadar yüksek olursa, sınırlama süresi o kadar kısa olur.
