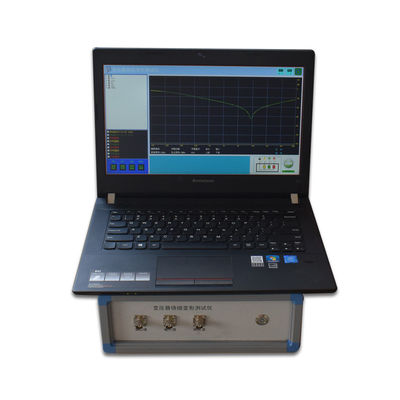

20MHz-Taşınabilir Tarama Frekansı Tepki Analizörü
Sistem Tanıtımı
Trafo sargı deformasyon test cihazı, gerilim derecesi 6kV ve üzeri olan güç trafosu ve özel amaçlı diğer trafolar için kullanılır.Güç trafosu, çalışma ve taşıma sürecinde çeşitli kısa devre akımlarının veya fiziksel çarpışmaların darbesine karşı kaçınılmaz olarak savunmasızdır ve trafo sargıları, bu tür kısa devre akımı tarafından uygulanan güçlü elektro-dinamik kuvvet altında stabilitesini kaybedebilir, bu da sonuçlanabilir. lokal bozulma, şişme veya çıkık gibi kalıcı deformasyonlarda ve transformatörün güvenli çalışmasını ciddi şekilde etkileyecektir.Trafo sargılarının deformasyonu, elektrik enerjisi endüstrisi için ulusal standart DL/T911-2016'ya göre frekans tepkisi analiz yöntemi ile ölçülür, yani her bir transformatör sargısının genlik-frekans tepkisi özelliğini tespit edin ve olası deformasyonu değerlendirmek için algılama sonucunun dikey veya yatay karşılaştırmasını yapın genlik-frekans yanıt özelliklerinin değişmesine dayalı olarak transformatör sargısının
Ana Özellikler
1. Transformatör sargılarının özellikleri frekans tarama yöntemi ile ölçülür.deformasyonları
6kV ve üzeri transformatörün distorsiyonu, şişmesi veya yer değiştirmesi gibi sargılar tespit edilerek ölçülür.
transformatör muhafazasının kaldırılmasını gerektirmeyen her sargının genlik-frekans tepkisi özellikleri
veya dağılma.
2. Hızlı ölçüm, tek sargının ölçümü 2 dakikadır.
3. Yüksek frekans doğruluğu, %0,001'den yüksek.
4. Daha yüksek frekans kararlılığı ile dijital frekans sentezi.
5. 5000V voltaj izolasyonu, test bilgisayarının güvenliğini tamamen korur.
6. Aynı anda 9 eğri yükleyebilir ve her eğrinin parametrelerini otomatik olarak hesaplayabilir ve teşhis edebilir
Referans tanı sonucunu sağlamak için sargı deformasyonları.
7. Analiz yazılımının güçlü işlevleri ve yazılım ve donanım göstergeleri vardır.
8. Yazılım yönetimi, yüksek düzeyde zeka ile insanlaştırılmıştır.için bir tuşa tıklamanız yeterlidir.
parametreleri ayarladıktan sonra tüm ölçümleri tamamlayın.
9. Yazılım arayüzü, net analiz menüleri, kaydetme, rapor dışa aktarma, yazdırma vb. ile kısa ve canlıdır.
Teknik İndeks
| öğe |
Teknik İndeks |
| Ölçüm hızı: |
Tek fazlı sargı için 1 dak - 2 dak |
| Çıkış voltajı: |
Vpp-25V, testte otomatik olarak ayarlanır |
| Çıkış empedansı: |
50Ω |
| Giriş empedansı |
1MΩ (yanıt kanalı 50Ω eşleşen dirençle üretilmiştir) |
| Frekans tarama kapsamı |
10Hz-20MHz |
| Frekans doğruluğu: |
%0,001 |
| Frekans tarama yöntemi: |
lineer veya logaritmik, frekans sacn aralığı ve tarama noktası sayısı serbestçe ayarlanabilir |
| Eğri ekranı |
genlik-frekans eğrisi (faz-frekans eğrisi, isteğe bağlı) |
| Dinamik aralığı ölçme genişliği |
-120dB~20dB |
| Besleme gerilimi: |
AC100-240V 50/60Hz (DC12V Adapater kullanılması önerilir) |
| Boyut |
238mm*184mm*40mm |
| Net ağırlığı: |
2.45Kg |
