Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Bobin Tipi: | Rogowski Esnek | Doğruluk sınıfı: | 1.0 |
|---|---|---|---|
| Çıktı: | Maksimum 1V | harmonik testi: | 51 kata kadar |
| Vurgulamak: | Entegratör AC Akım Pens Probu,10Hz AC Akım Clamp Probe,1.0 Rogowski Bobini Esnek Akım Trafoları |
||

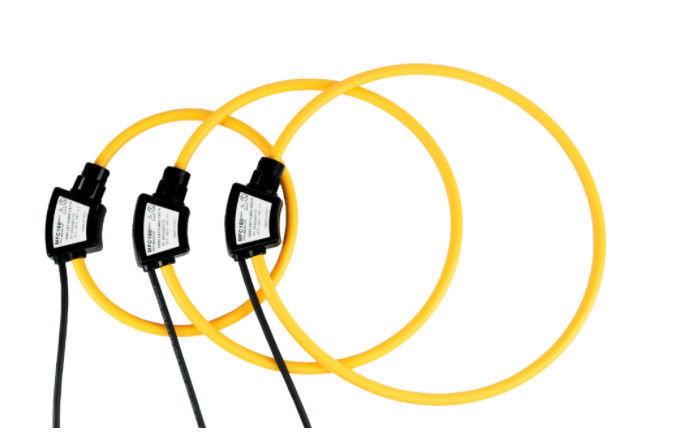

Rogowski Esnek Bobin AC Akım Probu MH-RC03 serisi
1. Bobin çıkışı düşük voltaj sinyali verir, bu nedenle açık devre sekonder tehlikesi yoktur.
Bu, Rogowski dönüştürücülerini, örneğin taşınabilir analizörlerle kombinasyon halinde geçici ölçümler için son derece uygun hale getirir.
2. Manyetik çekirdekli geleneksel akım transformatörünün aksine, Rogowski bobini müdahaleci olmayan bir dönüştürücüdür.Sert çekirdeği olmadığı için,
ölçülecek akımı taşıyan ana devreden güç çekmez.
3. Manyetik çekirdeğin olmaması, geniş bir frekans tepkisi verir.
1. Anahtarla üç aralıklı üç faz
2. Entegratörlü Rogowski bobini
3. Mevcut aralık özelleştirilebilir
4. Doğruluk: +/-1%
5. 51 kata kadar harmonik ölçüm
ŞARTNAME
| Aşamalar/Aralıklar | Üç Aşama ve Üç Aralık |
| Ölçüm aralıkları | 100/500/2500A, 30/300/3000A veya 60/600/6000A (veya özelleştirilmiş) |
| Çıkış hassasiyeti | maksimum 1V veya 1A AC (veya özelleştirilmiş) |
| doğruluk |
Okumanın ±%1'i ± 0.1A (100/500A, 30/300A veya 60/600A aralıkları) Okumanın ±%1'i ±1A (2500A, 3000A veya 6000A aralığı) |
| Minimum yük | Belirtilen doğruluk için 100kΩ |
| Frekans aralığı | 10Hz - 10 KHz (-1 dB) |
| Faz (45-65Hz) | <±1° |
| harmonik ölçü | 51 kata kadar |
| Faz (45-2500Hz) | IEC60044-8:2002 standardına uygundur |
| Sıcaklık katsayısı | ±0.1℃ |
| Güç kaynağı | 120-270V AC 100-300V DC |
İncelemek, bulmak
Prob uzunlukları 610mm
Prob çapı 12mm
Prob çıkış kablosu: Entegratöre 2m prob
(Tam detaylar özelleştirilebilir)

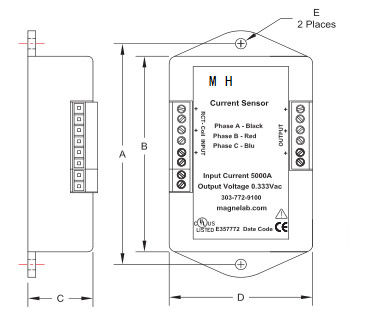

Entegratör
Boyutlar:132*86*46(U*G*D)mm
Çıkış bağlantısı: 3 emniyetli erkek BNC ile sonlandırılan 0,5 m koaksiyel kablo
Arayüz: Havacılık fişi
(Üç havacılık fişli giriş, bir havacılık fişli çıkış ve güç kaynağı
bir)
Genel özellikleri
Çalışma sıcaklığı.-20°C - +65°C
Saklama derecesi.-40°C - +75°C
