Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| ad: | Kısmi deşarj dedektörü | model: | MCPD002 |
|---|---|---|---|
| tip: | Elle tutma | sensor: | UHF AE TEV HFCT, ultrasonik sensör, dahili TEV sensörü |
| Frekans bandını test edin: | 10KHZ-300KHZ | Operasyon: | Dokunmatik ekran |
| Vurgulamak: | break,4-20mA 10KHZ Partial Discharge Test Kit,4-20mA 10KHZ partial discharge equipment |
||

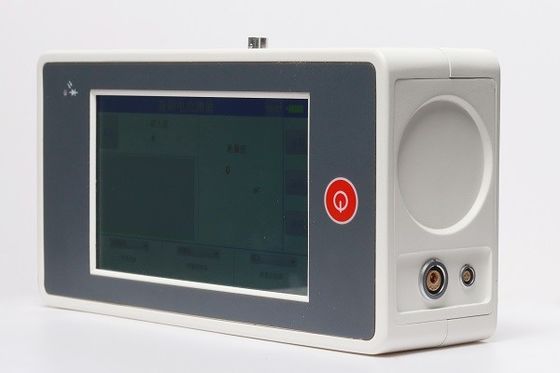

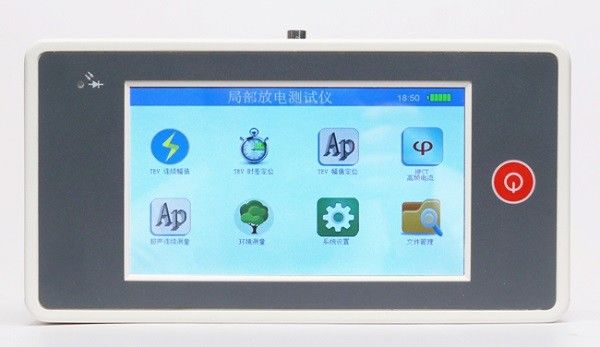

Kısmi Deşarj Dedektörü MCPD002
Teknik İndeks
1. TEV ölçümü
| Kalem | Şartname |
| sensör | kapasitans tipi |
| Menzil | 0-60bBmV |
| Frekans aralığı | 3-100MHz |
| Çözünürlük | 1dB |
| Kesinlik | ±1dB |
| Maksimum darbe/döngü adet | 1400 |
| Minimum darbe oranı | 10Hz |
2. Ultrasonik Ölçüm
| Kalem | Şartname |
| Menzil | -7dBuV～68dBuV |
| Çözünürlük | 1dB |
| Kesinlik | ±1dB |
| Sensör hassasiyeti | -65dB (0dB=1V/ubar RMS SPL) |
| Sensör merkezi frekansı | 40kHz |
| Frekans aralığı | 20～100kHz |
| Sensör çapı | 16mm |
| heterodin frekansı | 38.4kHz |
3. HFCT ölçümü
| Kalem | Şartname |
| Sensör tipi | HFCT |
| Menzil | 0pC～25000pC |
| Minimum darbe oranı | 10Hz |
| Frekans tepkisi | 100kHz~20MHz |
| İç çap | 45mm (özelleştirme mevcuttur) |
| Dış çap | 107 mm (özelleştirme mevcuttur) |
| Çıkış empedansı | 50Ω |
| Çıkış arayüzü | BNC konektörü |
4. Sıcaklık ölçümü
| Kalem | Şartname |
| Sensör tipi | Kızılötesi sensör |
| Menzil | －20℃～150℃ |
| Kesinlik | ±1% veya 1℃ |
| Tepki dalga uzunluğu | 8～14um |
| Mesafe katsayısı | 15:1 |
| Gönderme oranı | 0.95 |
| IP derecesi | 65 |
| Nem | %0~90 RD |
| Boy: | Φ20X90 |
5. Boyut ve Ağırlık: 240mm×125mm×60mm / 1.2kg
6. Şarj cihazı için nominal giriş kaynağı: 90-264V AC/ 47-63HZ, şarj voltajı 12V DC
