Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| model: | MCCB001A | Hava basıncı: | 86 ° 106kpa |
|---|---|---|---|
| Yalıtım direnci: | ＞2MΩ | Aralık: | 25000.0 ms |
| Vurgulamak: | 10A Güç Test Cihazı,106kpa Güç Test Cihazı,Karışma Önleyici Devre Kesici Analizörü |
||
Devre Kesici Analiz Cihazı MCCB001A
Performans Özellikleri
1. Verim
bir.Süre: 12 kırılma noktalarının doğasında var, kapanma zamanı, aynı periyotla ve aynı periyotla beyaz.
b.Tekrar kapama: her kırılma birlikte - alt, alt - birlikte, alt - Hopewell - alt süreç süresi: bir nokta,
bir zaman, iki-altın kısa zamanın zamanı, şimdiki zaman değeridir.
c.Hız: hemen şimdi, sadece kapanış hızı, maksimum hız, zaman - strok karakteristik eğrisi.
d.Strok: toplam yolculuk, açık mesafe, aşırı seyahat, aşma hareketi, geri tepme genliği.
e.Akım: noktalar, bobin noktalarının kapanması, akım değerinin kapanması, akım dalga şekli diyagramı.
f.Çalışma Gerilimi: DC30 ~ 250V/20A dijital makine ayarlanabilir kesici çalışma güç kaynağı,
kesicinin düşük voltajlı çalışma testini otomatik olarak tamamlamak, çalışma değerini ölçmek
devre kesicinin voltajı.
2. özellikleri
bir.SF6 hücre, GIS kombinasyonu elektrik, yerli ve yabancı üretimine uygun tüm modeller,
vakum anahtarı, yağ anahtarı mekanik özellikler testi
b.Süper sıkışma önleme özelliği, 500KV trafo merkezi, bypass bus şarjlı kasa kolayca test edebilir
doğru ölçün.
c.Evrensel hız sensörü, düz hat lineer sensör, döner sensör, kurulumu son derece kolay ve basit.
d.Anahtarlama işlemi, tüm verilerin anahtar mekanik özellikleri testini elde ettikten ve
karşılık gelen dalga biçimi Spektrumu.
e.Ana alan test verileri, makine gerçek zamanlı saatte saklanabilir, arşive kaydetmesi kolaydır
test tarihi, saati.
f.Ev sahibi büyük ekran, geniş sıcaklık, doğrudan perspektif, arkadan aydınlatmalı LCD Çince tüm verileri ve haritaları görüntüler,
LCD kontrast elektronik ayarı, güç ve hafıza.
g.Çince menü işlemi, kullanımı kolay.Enstrüman yerleşik yazıcı, herhangi bir zamanda tüm verileri ve haritaları hızlı bir şekilde yazdırın.
h.Veri analizi ve yönetim yazılımına sahip cihaz, PC çevrimiçi çalışması, test sonuçları
çeşitli nokta vuruşlu, lazer veya mürekkep püskürtmeli yazıcı türlerine çıktı, test raporu yazdırmak, saha denemeleri bilgisayar ortamında.
Tteknik Parametreler
1.1.Ortamları Kullanma
| öğe | Şartname |
| Giriş gücü | 220V±%10 50Hz±%10 |
| Hava basıncı | 86～106kpa |
| Sıcaklık | －10~40℃ |
| Nem | ≦80%RH |
1.2.Güvenlik performansı
| öğe | Şartname |
| Yalıtım direnci | ＞2MΩ |
| Dielektrik gücü |
1.5KV güç kaynağı şasi çalışma frekansı 1 dakika gerilime dayanır, parlama ve ark oluşmaz. |
1.3.Temel Parametre
bir.Zaman:
| öğe | Şartname |
| Aralık | 25000.0 ms |
| çözüm | 0.01 ms |
| Kelime hatası |
① 250ms 0.1ms ± 1 |
b.hız
| öğe | Şartname |
| Stava | 20.00m / s |
| $çözüm | 0.01m / s |
| Wsipariş hatası | ① 0-2m / s ± 0.1m / s ± 1 kelime içinde ② 100ms veya ± 0.2m/s ± 1 kelime |
C. İpuçları
| açıklık | çözüm | hata | |
| Vakum kırıcı | 50.0 mm | 0.1mm | %1±1 kelime |
| SF6 devre kesici | 300.0 mm | 1 mm | |
| Daha az yağlı devre kesiciler | 600.0 mm |
d.Akım: 10.00A çözünürlük aralığı 0.01A
e.Çıkış gücü: DC30 ~ 250V dijital ayarlanabilir / 10A
(anlık çalışma)
f.Boyutlar: 360 mm (U) × 280 mm (G) × 300 mm (Y)
g.Ağırlık: 9kg

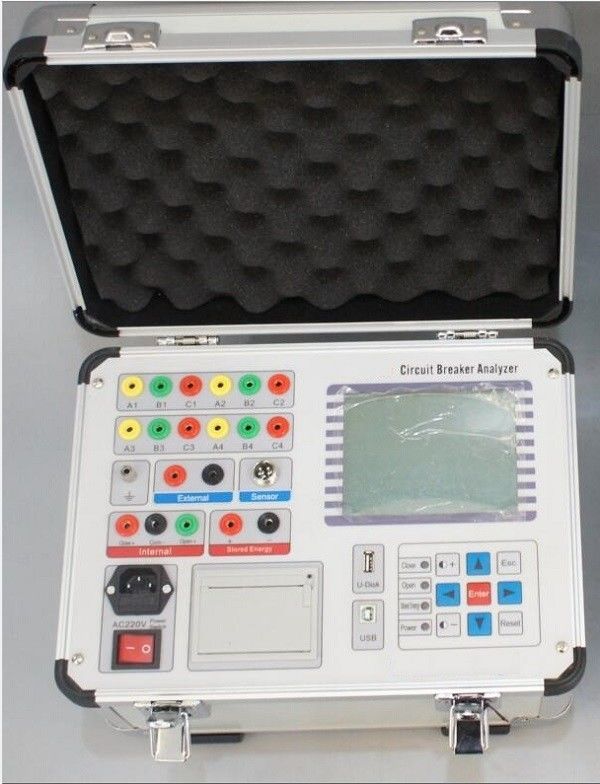

Layout Öf Paneli
| Numara | Pano İşaretleri | İşlev Açıklaması |
| ① |
A1 B1 C1 A2 B2 C2 A3 B3 C3 A4 B4 C4 |
12 yol kırılma süresi ölçüm kanalı, ↓ 6 yönlü kanal sanal zeminden sonra, toprakla temas halinde değil. |
| ② | İç |
Alt kapı kontrolü DC güç kaynağının içinde |
| ③ | Enerji depolama | Enerjiyi değiştirmek için bir dizi DC güç kaynağı. |
| ④ | Toprak terminalini koruyun | Toprakla temas halinde |
| ⑤ | Harici | Harici tetik modu, doğrudan ve alınan noktalar, bobinin her iki ucu birlikte, bobin üzerindeki elektrik sinyali olarak bir senkron sinyali. |
| ⑥ | Hız sensörü yuvası | Hız sensörü sinyal girişi |
| ⑦⑧ | Güç düğmesi | Bu arayüz üzerinden giriş beslemesi 220V ± %10 50Hz ± %10 10A |
| ⑨ | Panel yazıcı | bir test raporu ve harita yazdırmak için |
| ⑩ | USB arabirimi | Test verileri bu arayüz üzerinden saklanabilir |
| 12 | Arge ekranlı LCD | l geniş sıcaklık, arkadan aydınlatmalı LCD Çince tüm verileri ve haritaları görüntüler |
| 11 | Anahtar | LCD kontrast işlevi tuş bloğu artar, azalır |
| Açık, imleci hareket ettirin veya mevcut imlecin değerini azaltarak artırın | ||
| Sol, sağ menü veya imleci hareket ettirmek için | ||
| [ENTER] mevcut menüyü seçmek veya işlemi onaylamak için | ||
| [ESC] Geri dönün veya işlemi iptal edin | ||
| [RESET] cihaz sıfırlama |
