| Çene: | 50mm | boyut: | 94mm×210mm×22mm |
|---|---|---|---|
| Yükleme metodu: | Kelepçe tipi | karakteristik: | 1000A'nın altındaki hatta test etmek için başvurun |
| Vurgulamak: | Q50A AC Akım Kıskaçlı Probe,1000A AC Akım Kıskaçlı Probe,50mm ac dc akım probu |
||

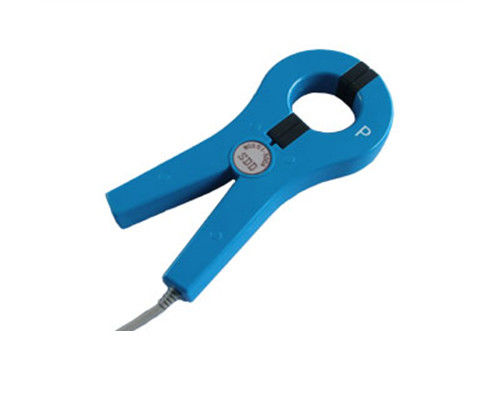

ÇeneΦ50mm AC Akım Probu kelepçe trafosu MODEL Q50A
Ethernet Güç Ölçer için Özel AC Permalloy Akım Probu 1000A / 5A
Q50A, güç kapatılmadan ölçüm yaparken 0-1000A kabloyu ölçebilen 1000 Amperlik bir akım probudur.
Permalloy akım probu Q50A, 2 inç (50 mm) çene boyutuna ve yüksek doğrusallığa sahiptir.Ürün bir yıl garantilidir.
Renk seçenekleri olarak mavi ve gri vardır.
Uygulamalar
Elektrik enerjisi sayaç kalibratörü (yerinde)
Çift kelepçeli tip toprak direnci test cihazı
Çift kelepçeli tip faz volt-amper metre
Dijital multimetre
Çok fonksiyonlu enerji ölçer
Güç kalitesi analizörü
Eşleşen enstrümanlar
Sahada kalibrasyon cihazı
Özellikleri
1000A kablo çevrimiçi ölçümü için uygundur. Tel çapı: φ50mm
Boyut: 101mm×219mm×26mm
Yük kapasitesi: mA çıkış≤4Ω, 1A çıkış 0.1Ω, 5A çıkış 2.5VA
Kurulum: kelepçe tipi
Çıkış modu: kurşun çıkışı
Parametre
| Birincil akım | ikincil akım | Ckız % |
| 10 A | 2.5mA | 0.1,0.2,0.5 |
| 10 A | 5mA | 0.1,0.2,0.5 |
| 20A | 5mA | 0.1,0.2,0.5 |
| 100A | 20mA | 0.1,0.2,0.5 |
| 100A | 40mA | 0.1,0.2,0.5 |
| 100A | 50mA | 0.1,0.2,0.5 |
| 100A | 100mA | 0.1,0.2,0.5 |
| 200A | 80mA | 0.1,0.2,0.5 |
| 200A | 100mA | 0.1,0.2,0.5 |
| 200A | 200mA | 0.1,0.2,0.5 |
| 300A | 120mA | 0.1,0.2,0.5 |
| 300A | 150mA | 0.1,0.2,0.5 |
| 300A | 200mA | 0.1,0.2,0.5 |
| 300A | 300mA | 0.1,0.2,0.5 |
| 500A | 100mA | 0.1,0.2,0.5 |
| 500A | 200mA | 0.1,0.2,0.5 |
| 500A | 250mA | 0.1,0.2,0.5 |
| 500A | 500mA | 0.1,0.2,0.5 |
| 600A | 120mA | 0.1,0.2,0.5 |
| 600A | 200mA | 0.1,0.2,0.5 |
| 600A | 300mA | 0.1,0.2,0.5 |
| 600A | 400mA | 0.1,0.2,0.5 |
| 600A | 500mA | 0.1,0.2,0.5 |
| 600A | 600mA | 0.1,0.2,0.5 |
| Birincil akım | ikincil akım | Sınıf % |
| 700A | 200mA | 0.1,0.2,0.5 |
| 700A | 350mA | 0.1,0.2,0.5 |
| 700A | 700mA | 0.1,0.2,0.5 |
| 700A | 700mA | 0.1,0.2,0.5 |
| 800A | 160mA | 0.1,0.2,0.5 |
| 800A | 200mA | 0.1,0.2,0.5 |
| 800A | 250mA | 0.1,0.2,0.5 |
| 800A | 320mA | 0.1,0.2,0.5 |
| 800A | 400mA | 0.1,0.2,0.5 |
| 800A | 500mA | 0.1,0.2,0.5 |
| 800A | 800mA | 0.1,0.2,0.5 |
| 500A~800A | 1 A | 0.2,0.5 |
| 600A~800A | 1 A | 0.1,0.2,0.5 |
| 200A | 5A | 1.0 |
| 300A~500A | 5A | 0,5 |
| 500A~800A | 5A | 0.2,0.5 |
| Toprak direnci test cihazı | Özel enstrüman | 0.1,0.5 |
| Elektrik parametreleri | |
| oran | 1000: 1 veya 2000:1 (özelleştirilmiş) |
| Doğruluk sınıfı | %0,1, %0,2, %0,5 |
| Birincil akım | 0 - 1000A AC |
| ikincil akım | 0 - 5A AC (özelleştirilmiş) |
| Maks.Devamgiriş akımı | 1200A |
| Aşırı gerilim kategorisi | KAT III 600V |
| Çıkış sinyali | Nominal giriş akımında 500mA,1A,5A AC |
| Frekans aralığı | 40Hz-2000Hz |
| Dielektrik gücü | 1 dakikada 3KV 50Hz/60Hz |
| Sıcaklık aralığı | -20°C ila +55°C |
| Çıktı | D01 konnektörlü 2,5 metre kablo |
| Maks.gerilim yalıtılmamış iletkenler | 600V |
| Standart | EN 61010-1, EN 61010-2-032, IEC60044-1 |
| Kurulum | Kelepçe tipi |
| Çıkış modu | Kurşun çıkışı (2,5 m) |
| mekanik parametreler | |
| Boyutlar (U x G x Y) (mm) | 102,9 x 219,6 x 28 |
| Ağırlık (g) | 550 |
| Tutma teli çapı (mm) | φ50 |
| Maks.çene açıklığı (mm) | 50 |
| çene rengi | Mavi |
| Malzeme | PC+ABS+Polikarbonat, UL94 V0 |
