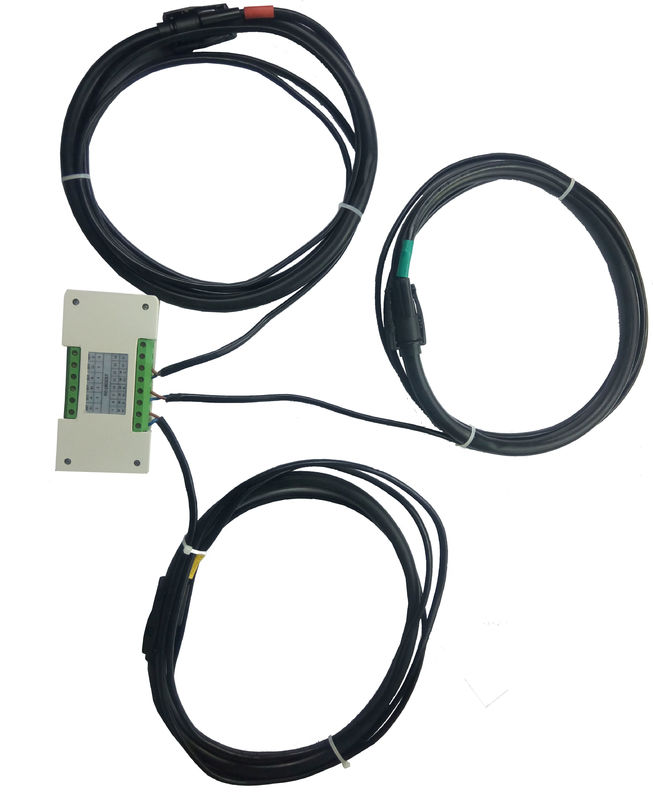

6000A Sınıf 1.0 Esnek Rogowski Bobini Çevrimiçi İzleme

MH-RC01 Serisi Esnek Rogowski Bobini AC Akım Probu (Sensör)

ÖZELLİKLER

Rogowski Bobini (Esnek)

Faz/Aralık: Üç Faz, nominal giriş akımının %0-300 değişkeni

Nominal Giriş Aralığı: 250 Amp ila 5.000 Amp (veya özelleştirilmiş) mevcuttur

Çıkış: Nominal akımda 0,333 V (5 V'a kadar kullanılabilir)

Doğruluk: ±1%

Faz doğruluğu (45-65HZ): < 0,5 derece

Faz doğruluğu (45-2500HZ): IEC60044-8:2002 standardına uygun

Harmonik ölçü 51 kata kadar olabilir

Entegratör

Güç kaynağı: 9-36 VDC veya AC 110-240V (veya özelleştirilmiş)

Entegratöre çıkış kablosu: 2m

İncelemek, bulmak

Uzunluk/çap: 610mm/12mm (veya özelleştirilmiş)

Parça Numarası ve Derecelendirme

Bağ

A fazının Terminal 1 ÇIKIŞ+

Terminal 2 ÇIKIŞ - faz A

B fazının Terminal 3 ÇIKIŞ+

Terminal 4 ÇIKIŞ - faz B

C fazının Terminal 5 OUT+

Terminal 6 ÇIKIŞ - faz C

Terminal 7 IN+ faz A

(Sarı işaretli ve faz A etiketli probun kahverengi kablosunu bağlayın)

Terminal 8 IN- faz A

(Probun mavi kablosunu ve koruyucu katmanını sarı işaretli

ve etiketli faz A )

Terminal 9 IN+ faz B

(probun kahverengi kablosunu yeşil işaretli ve etiketli faz B ile bağlayın)

Terminal 10 IN- faz B

(probun mavi kablosunu ve koruyucu katmanını yeşil işaretle bağlayın ve

Etiketli faz B )

Terminal 11 IN+ faz C

(probun kahverengi kablosunu kırmızı işaretli ve faz C etiketli bağlayın)

Terminal 12 IN- faz C

(probun mavi kablosunu ve koruyucu katmanını kırmızı işaretli

ve etiketli faz C)

Terminal 13 güç + (9-36V DC)

Terminal 14 gücü - (0V DC)
