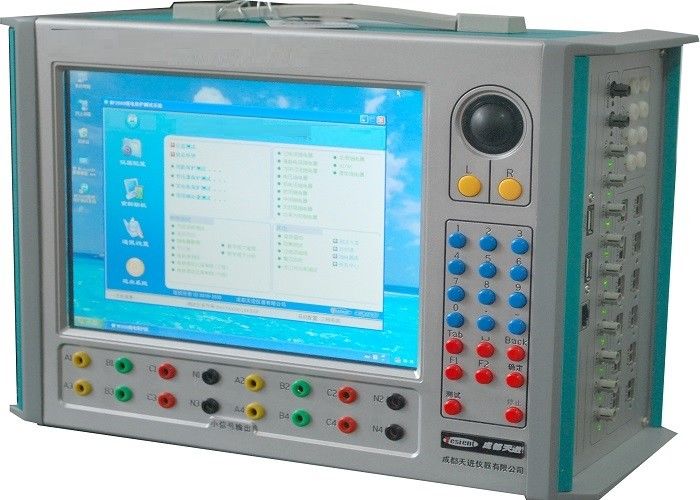

IEC61850 Koruma Rölesi Test Cihazları

Dijital Koruma Rölesi Test Sistemi

Kısa Tanıtım

1) IEC61850 tabanlı trafo merkezinde kullanılabilir
2) IEC 61850-9-2LE,IEC60044-7/8 mesajlarının çıktısını alabilir ve ayrıca GOOSE mesajlarını alıp gönderebilir
3) Açık bir protokolle, SMV ve GOOSE mesajları esnek yapılandırmayı destekler ve sorunsuz hale gelir
herhangi bir üreticinin ürünleriyle entegrasyon
4) IEC 61850'ye dayalı dijital çıkış
5) 0-5V küçük analog sinyal de verebilir
6) Orta-düşük voltaj korumasının gereksinimlerini karşılamak için donanım giriş ve çıkışını destekler
dijital trafo merkezlerindeki cihazlar
7) Dijital çıkış ve küçük analog sinyal çıkışının çeşitli kombinasyonları
8) Donanım ikili girişi ve donanım ikili çıkışı ve GOOSE, basit yapılandırma ile gerçekleştirilebilir
9) Küçük analog sinyal, tipik olarak %0.05'lik bir genel doğruluğa sahip olabilir
10) Çeşitli giriş/çıkış yöntemleri ile röle koruma cihazları için test çözümleri sunabilir.
11) Anormal proses katmanı simülasyonları ile örnek kayıp çerçeveler, kanal kalite faktörünün ayarlanması,
vb., röle test cihazı, bölme katmanı IED'lerinin doğruluğunu değerlendirmek için ayrıntılı bir çözüm sağlayabilir.

Başlıca Özellikler
1) 8 çift SMV ve GOOSE bağlantı noktası;birden fazla SMV ve GOOSE seti aynı şekilde yapılandırılabilir
optik bağlantı noktası ve ayrıca farklı optik bağlantı noktalarına yapılandırılabilir;FT3 girişi için 10 optik seri port
ve çıkış portu ve IRIG-B kod girişi
2) Optik dijital testi ve küçük sinyal analog test işlevini entegre edin ve harici bağlantılara da bağlanabilir
akım ve gerilim güç yükselticisi
3) 8 kanallı bağımsız örnekleme değeri (SMV) mesaj çıkışını destekler.
IEC 60044-8 (FT3) spesifikasyonu, 1 kanal girişi;senkron/asenkron iletimi destekler
modu, çoklu iletim hızlarını destekler
4) IEC 61850-9-2'ye göre 8 kanal örneklenmiş değer (SMV) mesaj çıkışını destekler
Spesifikasyon ve eşit aralıklarla örnekleme noktaları çıktısı, State Grid'in en son standartlarına tam olarak uygundur
5) 12 GOOSE çıkışını, 8 GOOSE girişini destekler, herhangi bir optik bağlantı noktasında yapılandırılabilir;KAZ
tek nokta, çift nokta, zaman, kayan nokta, integral türünü destekler
6) Her kanal için kalite bitini ayrı ayrı ayarlayabilir
7) MU gecikmesini simüle edebilir
8) Sanal terminal test fonksiyonuna sahiptir.
9) Mesaj osilografi fonksiyonuna sahiptir, örneklenmiş değer (SMV) mesajlarını alabilir ve ayrıştırabilir.
IEC 61850-9-2, GOOSE mesajlarına uygun olarak ve cihazın çıkışının kendi kendine döngü testini gerçekleştirin;
ayrıca birleştirme birimlerinden (MU) veya diğer IED'lerden fiber sinyali alabilir ve dalga biçimini, genliğini gösterir,
gerçek zamanlı açı ve frekans
10) Mesaj kaydının güçlü işlevi, hat alarmı üzerindeki mesaj ve çevrimdışı mesaj analizi
11) Birden fazla GOOSE mesajı alma veya gönderme desteği
12) SMV ve GOOSE'un alma ve gönderme portları isteğe bağlı olarak yapılandırılabilir, yapılandırılabilir
aynı optik bağlantı noktasında göndermek ve almak için ve ayrıca bağımsız bir alıcı-verici olarak yapılandırılabilir.
13) Akım konfigürasyonunu gerçekleştirmek için koruma modeli dosyalarını (ICD, CID, SCD, vb.) tamamen analiz edebilir.
ve voltaj kanalı seçimi, orantı katsayıları, ASDU sayısı, örnekleme hızı, GOOSE
koruma testini basit ve uygun bir şekilde uygulamak ve iş verimliliğini artırmak için bilgi vb.
14) Düşen çerçevenin mesaj test fonksiyonu ile, adım dışı, uçma noktası, yanlış sıra, ayar kalitesi geçersiz, yanlış değer
15) GPS, IRIG-B, IEEE1588 senkronizasyon zaman fonksiyonu ile
16) Otomatik bus transfer Cihaz kalibrasyon fonksiyonu ile
17) 12 kanal küçük analog sinyal çıkışı, analog alan koruyucu röleyi test etmek için kullanılabilir
çeşitli elektronik transformatörlerden gelen sinyaller;veya karşılaştırmalı testler yapmak için güç amplifikatörlerine bağlanın
geleneksel koruma ve dijital koruma
18) 8 çift giriş, 4 çift çıkış, 4 çift hızlı çıkış, GOOSE mesajı, tam kapalı döngü
koruma testi
19) Bol yazılım test fonksiyonları, her türlü mikrobilgisayar tabanlı koruma cihazını test edebilir
hat koruması, otobüs hattı koruması, trafo koruması, jeneratör ve trafo koruması gibi,
otomatik otobüs transfer ekipmanlarının yanı sıra
20) Standart COMTRADE formatındaki dalga biçimi oynatmayı destekler;

Teknik parametreler
